M5E

Il sistema modulare di cambio teste, mandrini ed accessori, estende notevolmente il campo di utilizzo in ogni settore applicativo. Il ram è di grossa sezione e dispone di un sistema a 4 guide per aumentare capacità e stabilità della macchina nelle asportazioni più gravose. Gli assi A e C lavorano sia in interpolazione continua che in posizionamento indexato.
M5E, fino a 1850 mm di corsa Z, offre al contempo alte capacità in sgrossatura e alte velocità di finitura su acciai, ghisa e materiali tenaci. Il cambio rapido di cartuccia-mandrino permette l’uso di diverse tipologie di elettromandrini.

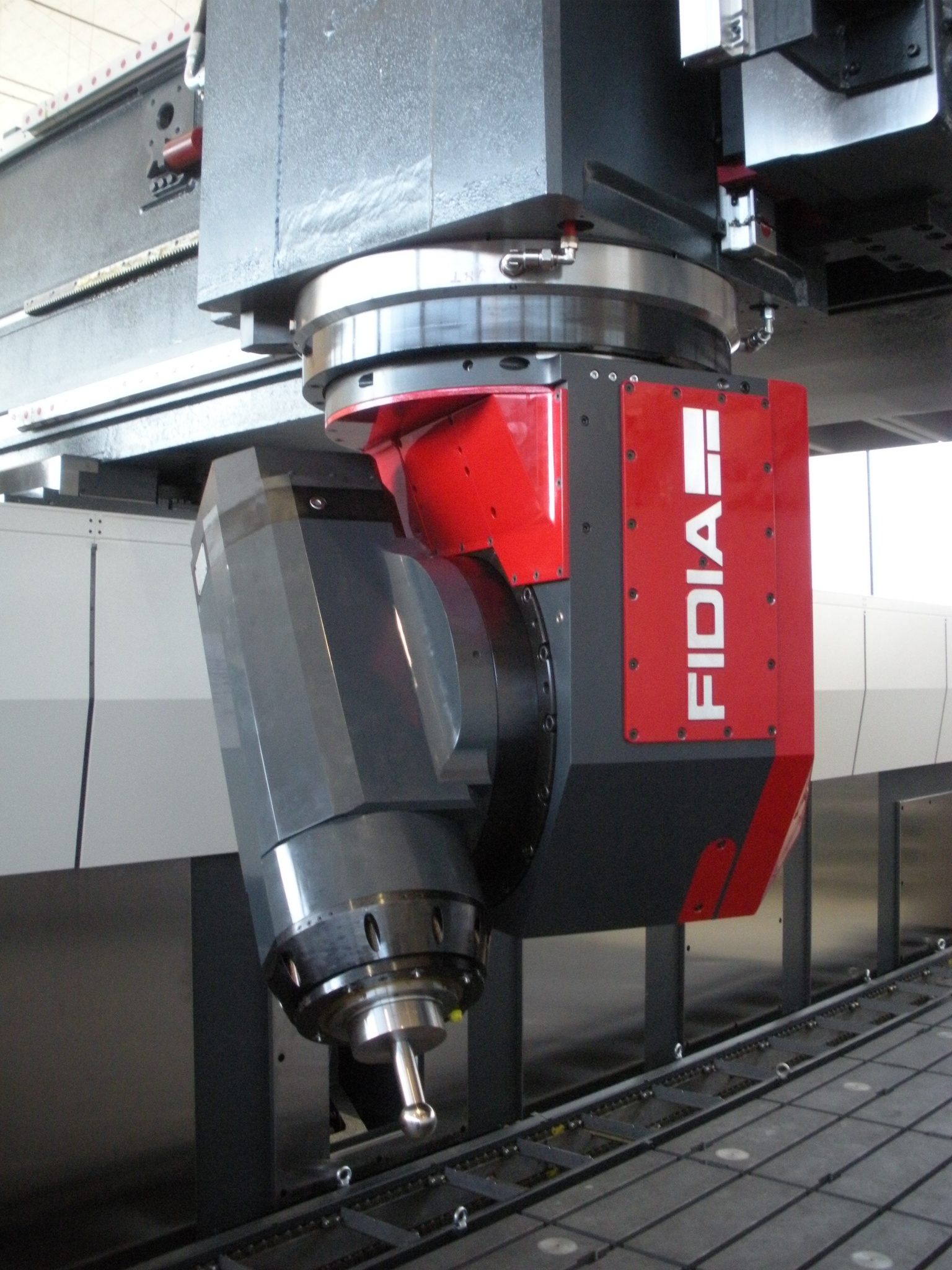

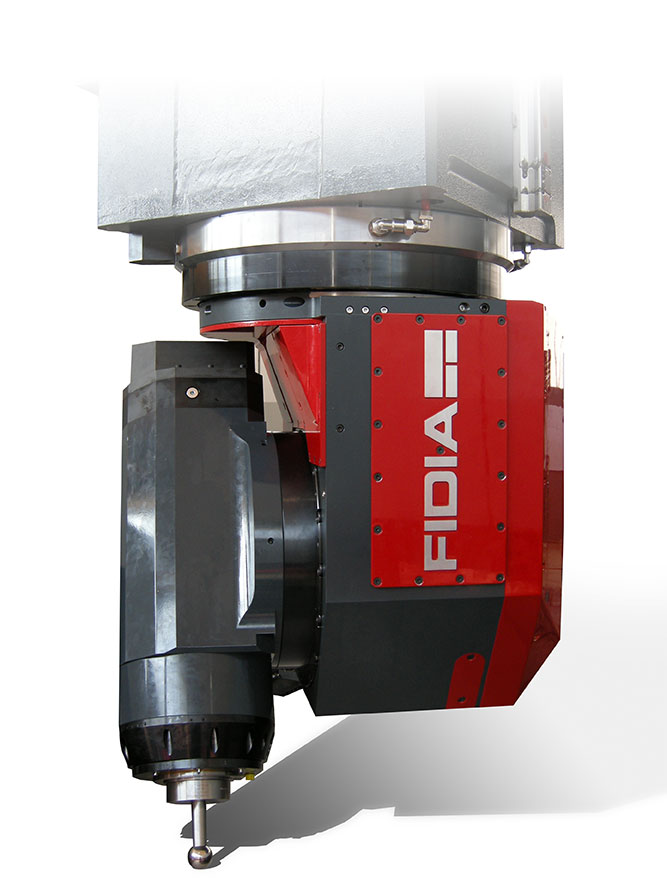

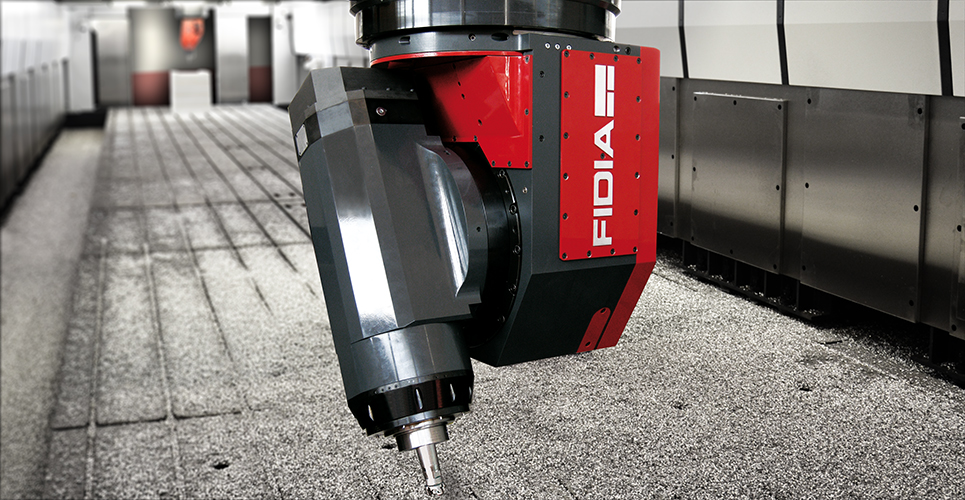

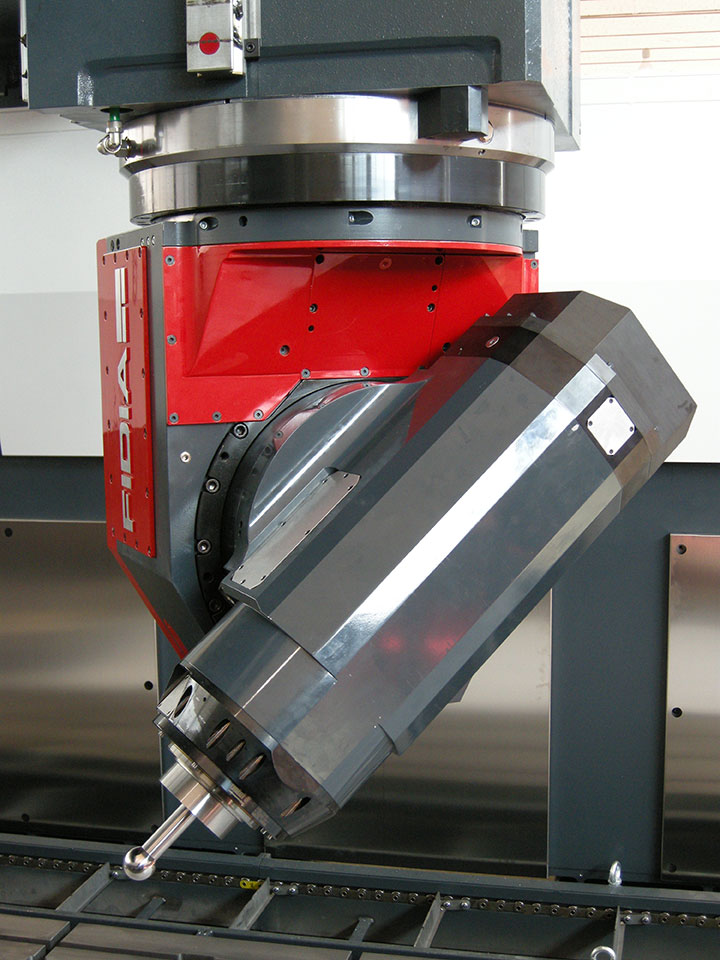

Questa testa ortogonale in ghisa permette lavorazioni a 5 assi continui, bloccaggio idraulico ed Hirth. Dispone di una piattaforma che le permette, attraverso il cambio rapido e automatico di una cartuccia, di sfruttare elettromandrini con diverse prestazioni di coppia/potenza/giri.

Galleria fotografica

Specifiche tecniche

M5ECaratteristiche
Corsa asse A±110º
Corsa asse C± 360º
Max. velocità del mandrino24000 1/min15000 1/min
Potenza max. continua35 kW62 kW
Magazzino utensiliHSK63AHSK100A
Coppia56 Nm296 Nm
