LINEA M
Il Gantry compatto per Stampi e Attrrezzature

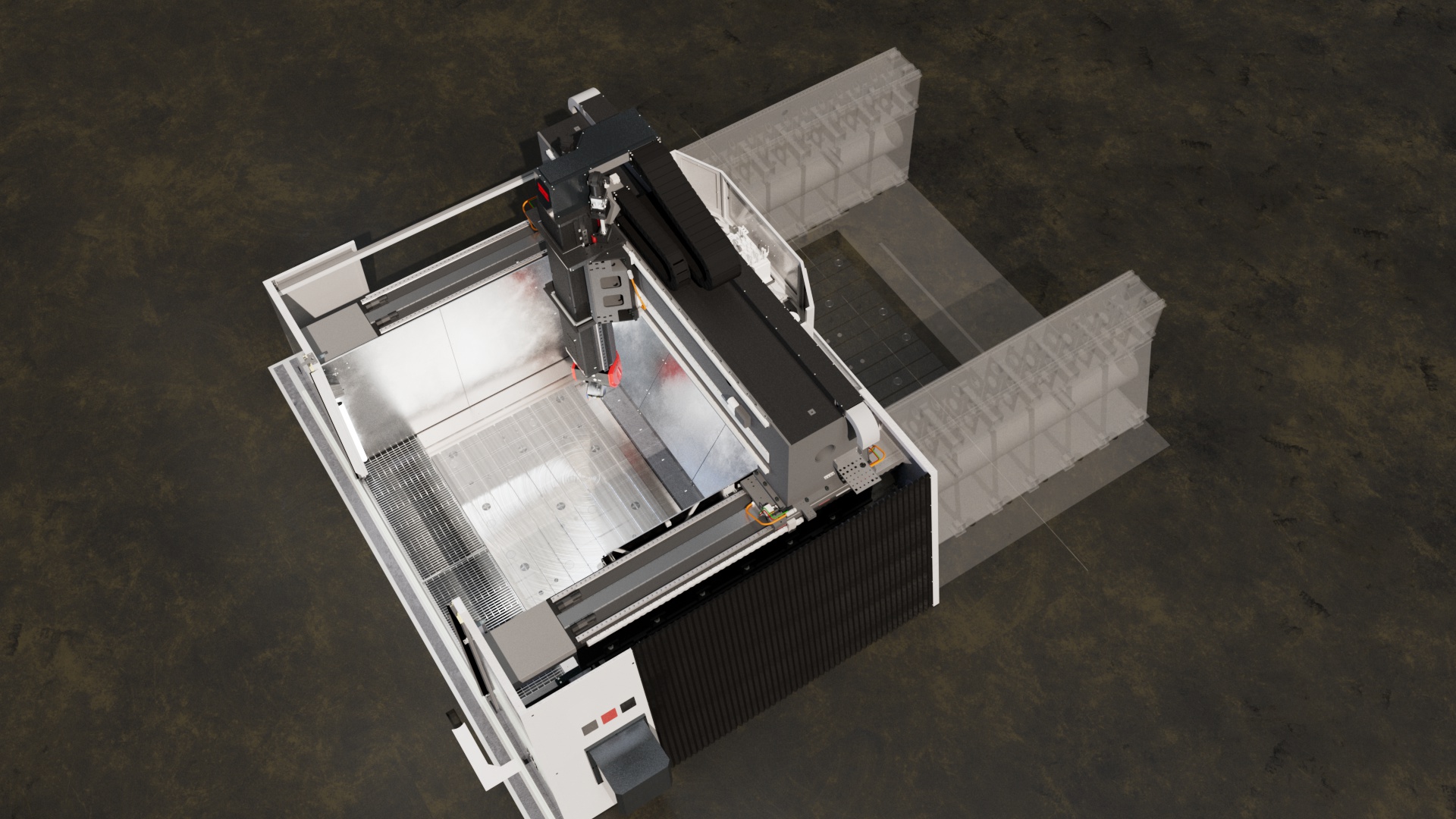

Fidia presenta “LINEA”, una nuova interpretazione di macchina a 5 assi con motori lineari, caratterizzata dalla dinamica e dal vincente rapporto qualità-prestazioni-prezzo.
La modularità del progetto costruttivo consente di declinare 3 taglie di corse in X, corredate da una gamma di teste di fresatura e accessori dedicati.
LINEA M è progettata per realizzare lavorazioni complesse tipiche degli stampi ed attrezzature di precisione, offrendo una soluzione altamente efficace per le operazioni di semifinitura e finitura. Le versioni più compatte sono ideali per dimensioni di stampi tipiche dell’iniezione plastica e pressofusione, mentre le più grandi trovano valido riscontro nel campo dell’imbutitura lamiera.
Tutte le macchine sono conformi alle direttive europee che consentono l’accesso alle agevolazioni fiscali dell’Industria 5.0.
Specifiche tecniche e Layout
| D321 | Caratteristiche | ||
| Corsa asse X | 3000mm | ||
| Corsa asse Y | 2200mm | ||
| Corsa asse Z | 1100mm | ||
| Velocità assi | 24m/min | ||
| Dimensioni della tavola | 3000x2000mm | ||
| Portata della tavola | 3500 Kg/m² | ||
| Mandrini | M5A/55-24, M5A/55-20G M5A/65-15 |
||
Specifiche tecniche e Layout

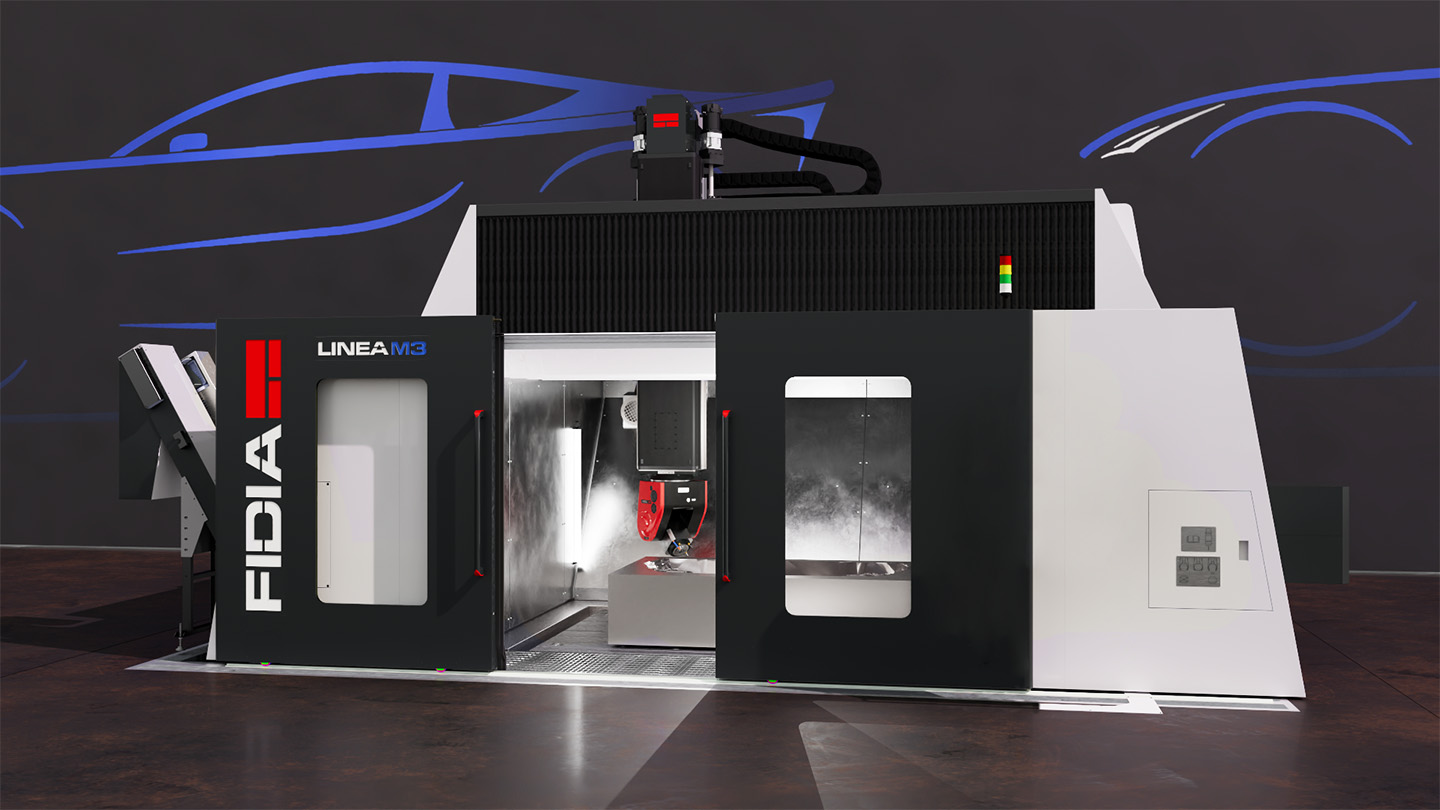

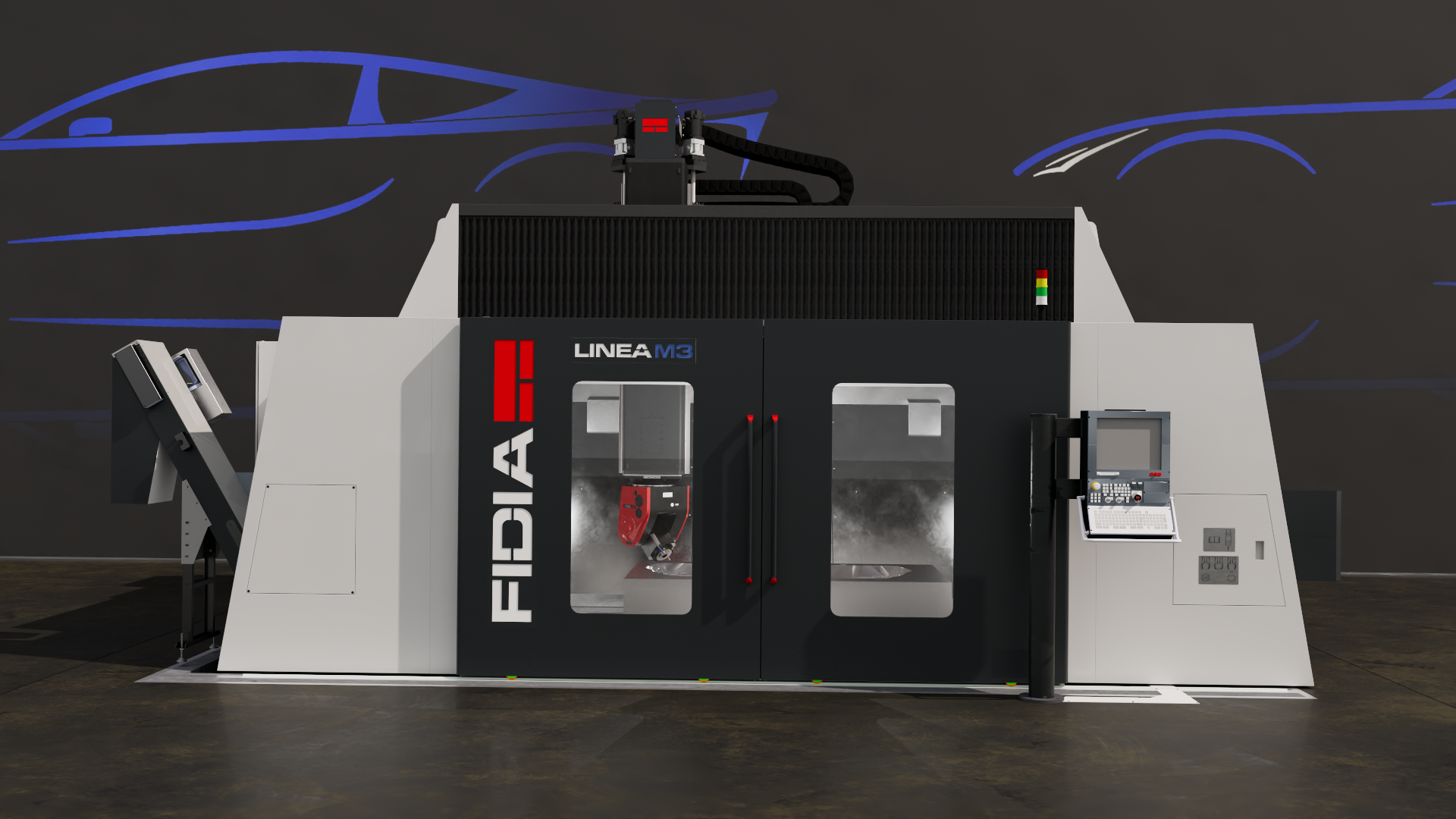

Fidia propone tre versioni della LINEA M: M3, M4, M6
| Corse Assi | Linea M3 | Linea M4 | Linea M6 |
| X (mm) | 2.200 (86") | 4.500 (177") | 6.200 (244") |
| Y (mm) | 3.000 (118") | 3.000 (118") | 3.000 (118") |
| Z (mm) | 1.250 (49") | 1.250 (49") | 1.250 (49") |
| X, Y, Z Velocità assi (m/min) | 60/60/30 | ||

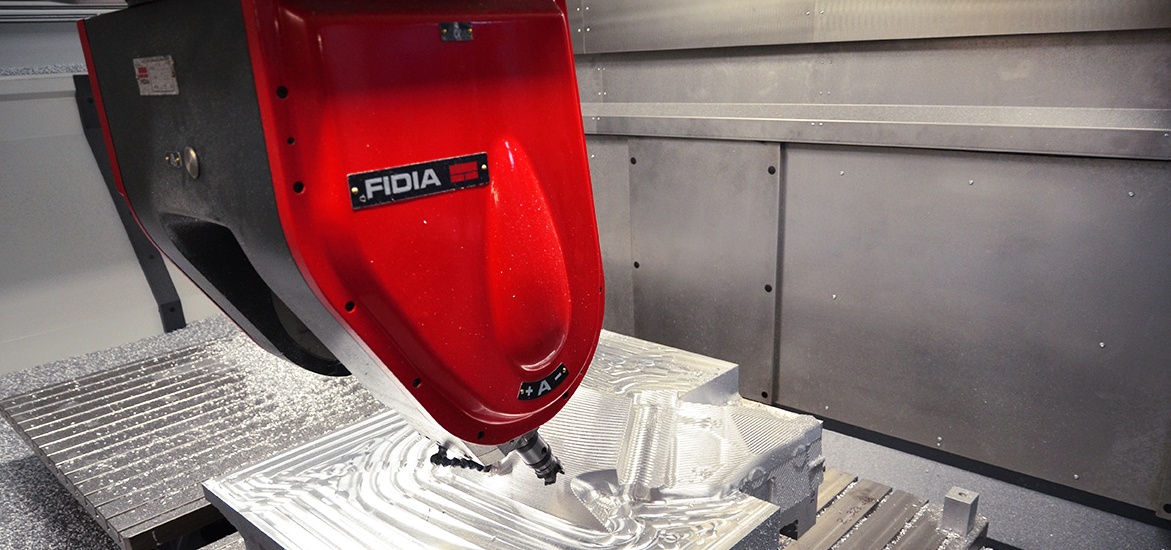

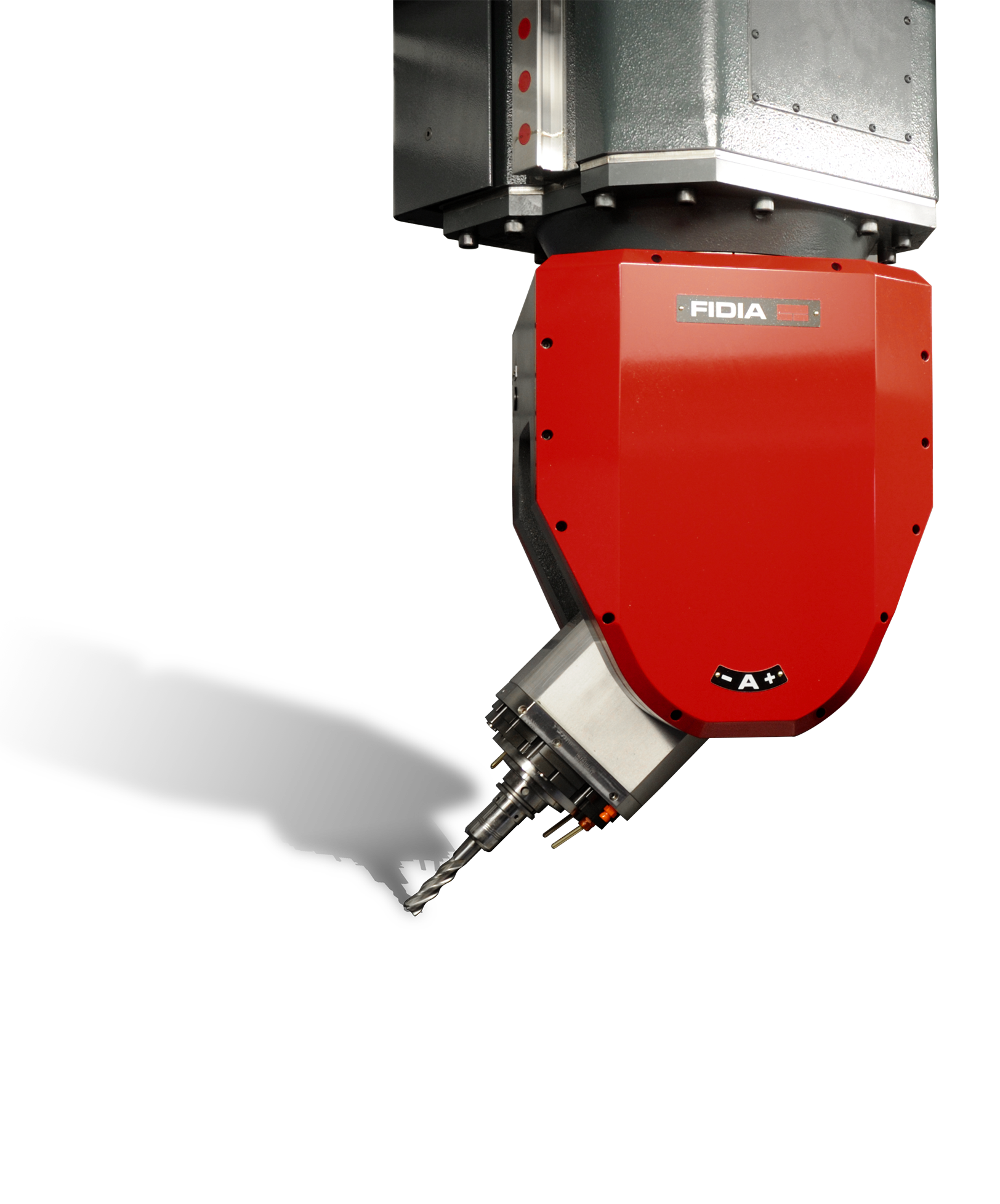

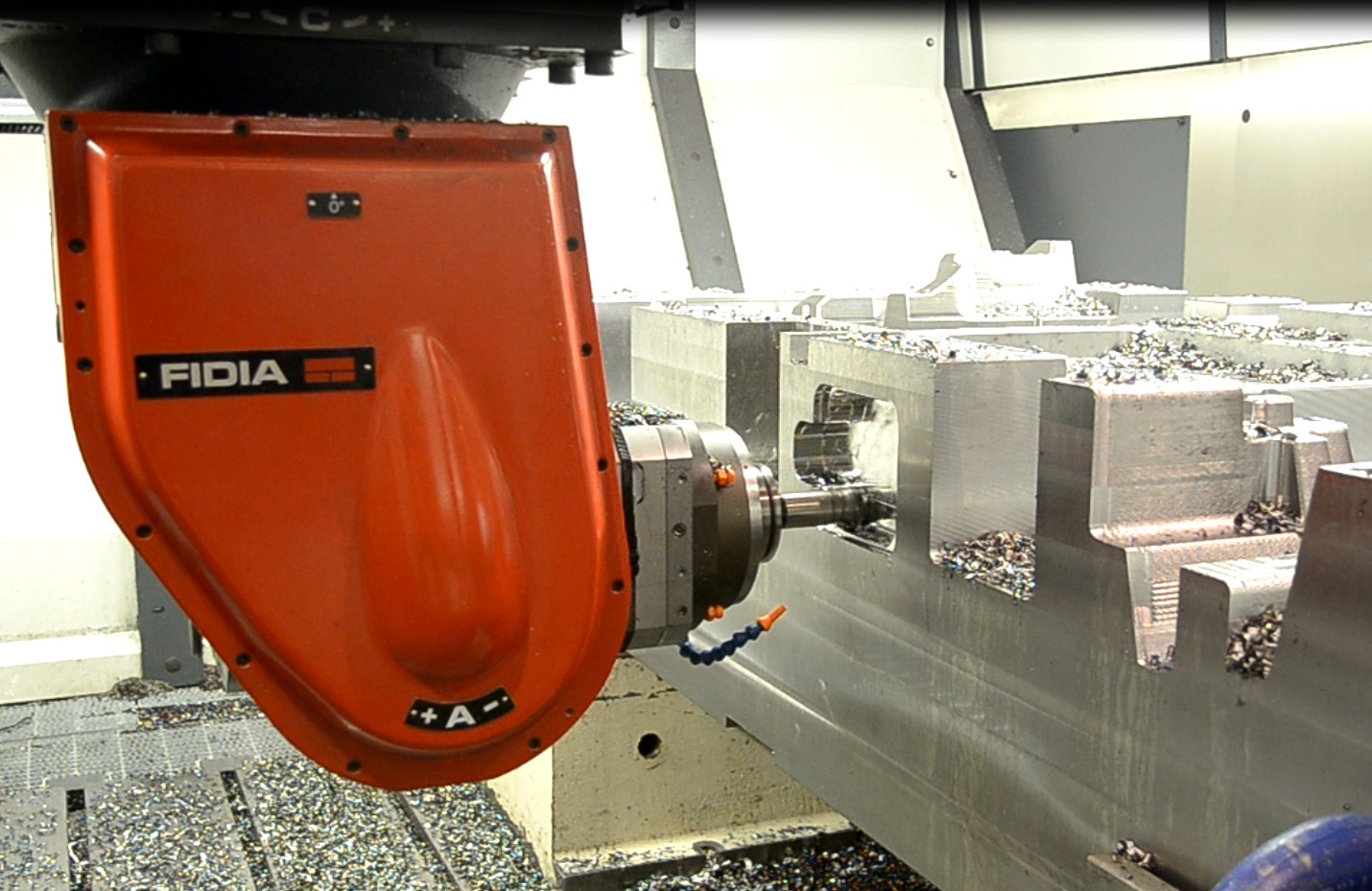

M5S: testa bi-rotativa simmetrica per lavorazioni aeronautiche
La testa bi-rotativa, robusta e termicamente stabile grazie al corpo in ghisa a design simmetrico, garantisce massima accessibilità e precisione.
Il corpo della testa di fresatura M5S è realizzato in ghisa e la sua struttura a forcella simmetrica ottimizza la stabilità termica. La soluzione a due motori “in tandem” per comandare gli assi A e C garantisce assenza di gioco e non richiede manutenzione. Freni idraulici ad alta coppia consentono di bloccare gli assi in qualsiasi posizione durante le lavorazioni ad alta asportazione
| M5S | M5S/55-24 | M5S/65-15 | ||
| Corsa asse A | ±110º | |||
| Corsa asse C | ± 360º | |||
| Max. velocità del mandrino | 24000 1/min | 15000 1/min |
||
| Potenza max. | 55 kW | 65 kW | ||
| Coppia max. | 88 Nm | 124 Nm | ||
| Cono portautensili | HSK-A63 | HSK-A100 | ||
