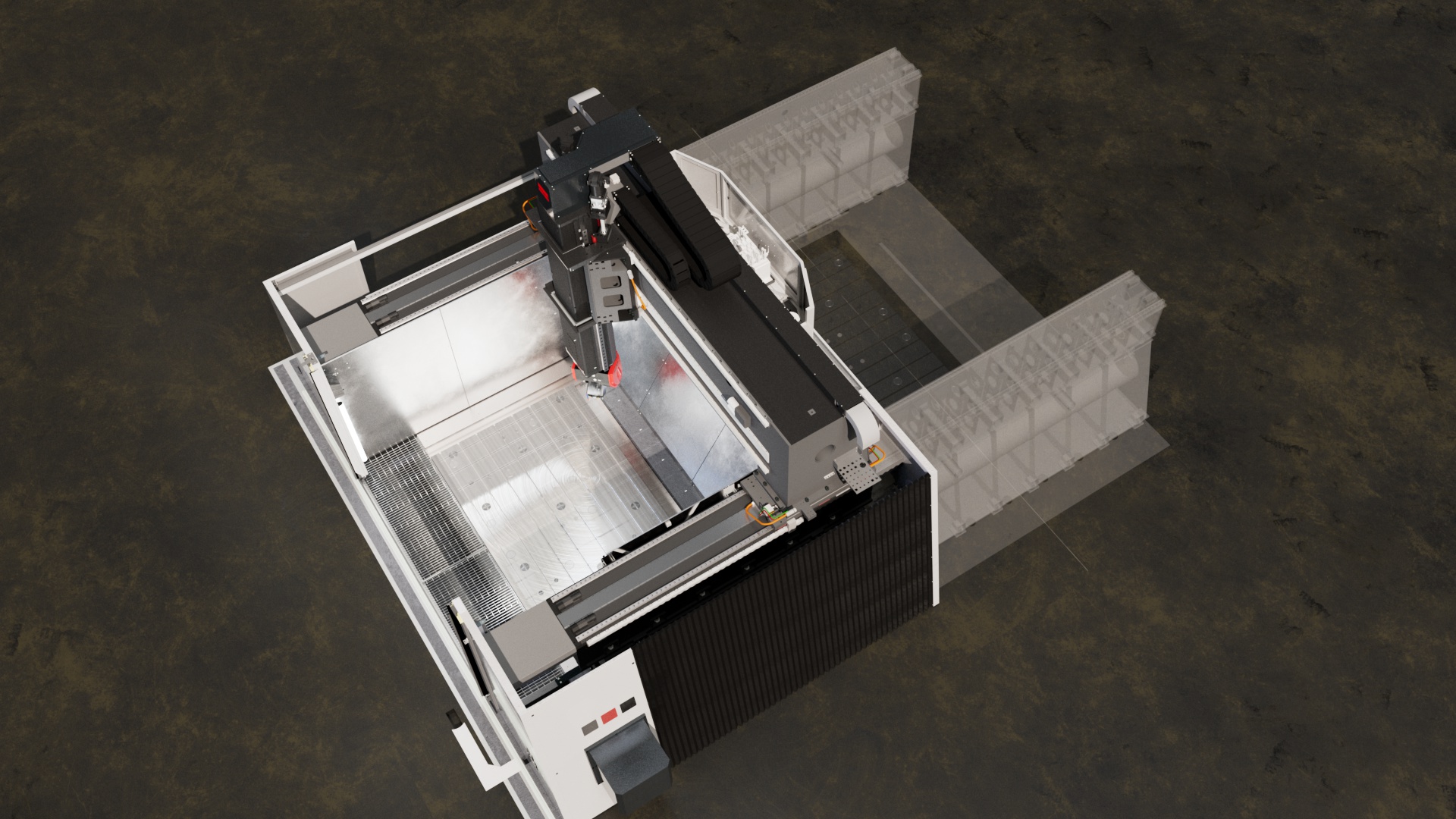

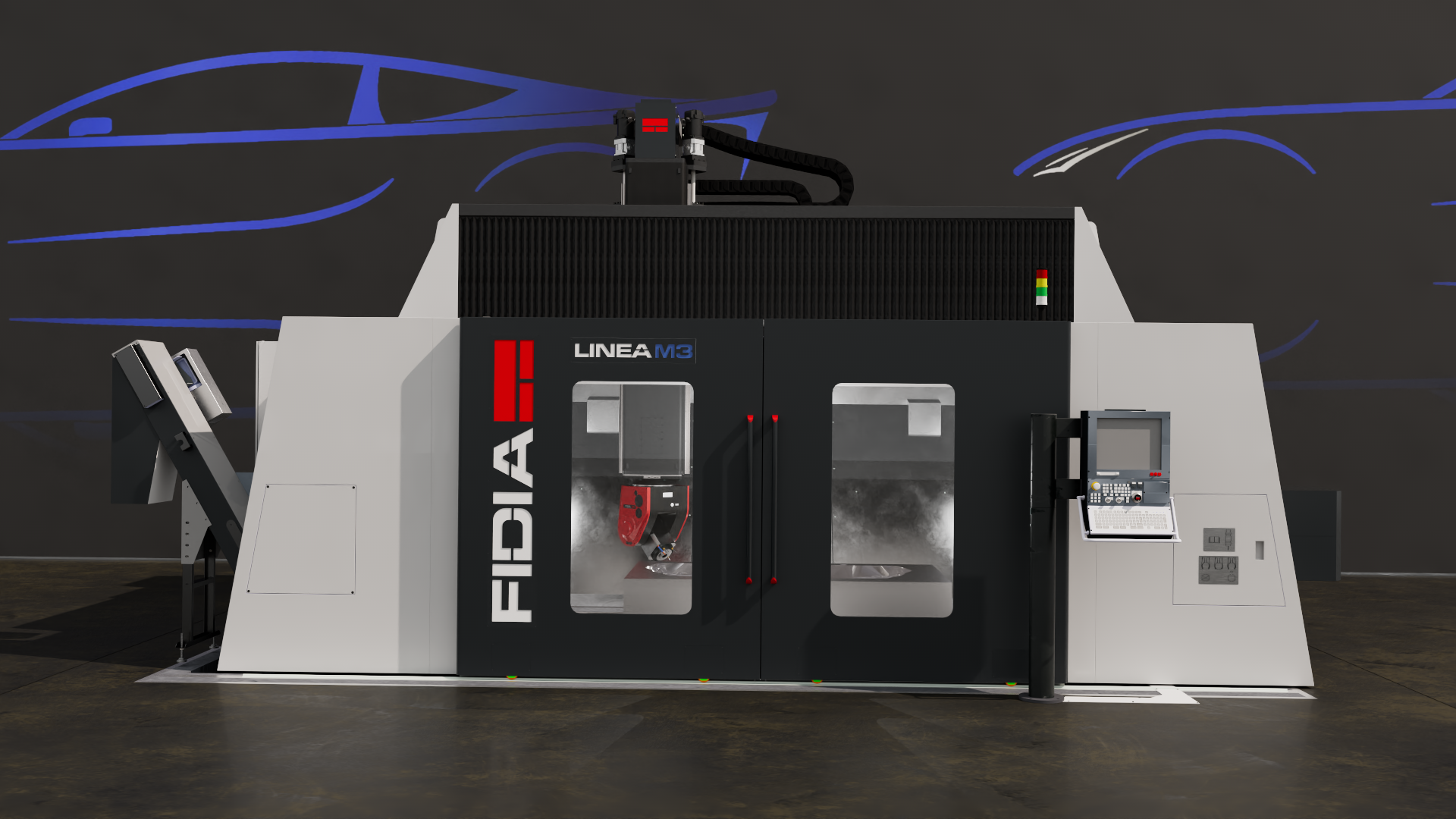

LINEA M
Il Gantry compatto per Stampi e Attrrezzature
Fidia presenta “LINEA”, una nuova interpretazione di macchina a 5 assi con motori lineari, caratterizzata dalla dinamica e dal vincente rapporto qualità-prestazioni-prezzo.
La modularità del progetto costruttivo consente di declinare 3 taglie di corse in X, corredate da una gamma di teste di fresatura e accessori dedicati.
LINEA M è progettata per realizzare lavorazioni complesse tipiche degli stampi ed attrezzature di precisione, offrendo una soluzione altamente efficace per le operazioni di semifinitura e finitura. Le versioni più compatte sono ideali per dimensioni di stampi tipiche dell’iniezione plastica e pressofusione, mentre le più grandi trovano valido riscontro nel campo dell’imbutitura lamiera.
Tutte le macchine sono conformi alle direttive europee che consentono l’accesso alle agevolazioni fiscali dell’Industria 5.0.
Specifiche tecniche e Layout
| D321 | Caratteristiche | ||
| Corsa asse X | 3000mm | ||
| Corsa asse Y | 2200mm | ||
| Corsa asse Z | 1100mm | ||
| Velocità assi | 24m/min | ||
| Dimensioni della tavola | 3000x2000mm | ||
| Portata della tavola | 3500 Kg/m² | ||
| Mandrini | M5A/55-24, M5A/55-20G M5A/65-15 |
||
Specifiche tecniche e Layout
Fidia propone tre versioni della LINEA M: M3, M4, M6
| Corse Assi | Linea M3 | Linea M4 | Linea M6 |
| X (mm) | 2.200 (86") | 4.500 (177") | 6.200 (244") |
| Y (mm) | 3.000 (118") | 3.000 (118") | 3.000 (118") |
| Z (mm) | 1.250 (49") | 1.250 (49") | 1.250 (49") |
| X, Y, Z Velocità assi (m/min) | 60/60/30 | ||

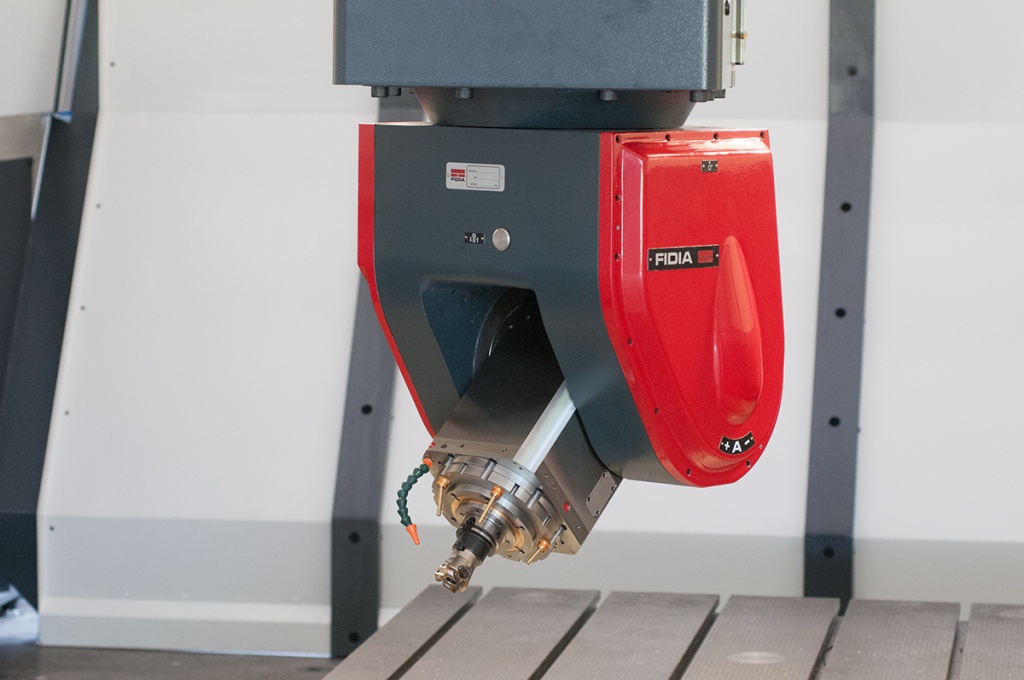

Testa di fresatura M5A
La testa di fresatura M5A ha una struttura in ghisa a garanzia della robustezza e della stabilità termica, ed è particolarmente adatta alle lavorazioni di acciaio, ghisa oltre che di alluminio.
E' una testa di fresatura birotativa continua ideale per eseguire il ciclo completo di lavorazione, dalla sgrossatura alla finitura, in particolare nelle lavorazioni ad alta velocità, che richiedono coppia e potenza più elevata. La sua struttura compatta consente di accedere anche nelle cavità più strette.
| M5A | Caratteristiche | |||
| Corsa asse A | +95º ÷ -110º | |||
| Corsa asse C | C = ± 360º | |||
| Max. velocità del mandrino | 24000 1/min o (20000 1/min)* | 20000 1/min | 15000 1/min o (12000 1/min)* | 12000 1/min |
| Potenza max. | 55 kW | 55 kW | 65 kW | 65 kW |
| Coppia max. | 88 Nm | 124 Nm | ||
| Cono portautensili | HSK-A63 | HSK-A63 | HSK-A100 | HSK-A100 |
M5S: testa bi-rotativa simmetrica
Il corpo della testa di fresatura M5S è realizzato in ghisa e la sua struttura a forcella simmetrica ottimizza la stabilità termica. La soluzione a due motori “in tandem” per comandare gli assi A e C garantisce assenza di gioco e non richiede manutenzione. Freni idraulici ad alta coppia consentono di bloccare gli assi in qualsiasi posizione durante le lavorazioni ad alta asportazione.
| M5S | M5S/55-24 | M5S/65-15 | ||
| Corsa asse A | ±110º | |||
| Corsa asse C | ± 360º | |||
| Max. velocità del mandrino | 24000 1/min | 15000 1/min |
||
| Potenza max. | 55 kW | 65 kW | ||
| Coppia max. | 88 Nm | 124 Nm | ||
| Cono portautensili | HSK-A63 | HSK-A100 | ||
