M5H

La testa ortogonale meccanica ad alta potenza M5H dispone di una trasmissione meccanica con cambio-gamma per sfruttare il massimo della coppia al mandrino, ed integra il cambio automatico di accessori specifici che agevolano l'accesso dell’utensile nelle cavità più strette.

E’ integrata nel cannotto attraverso il sistema di cambio testa automatico (piattaforma con asse C) che permette diverse soluzioni di fresatura con grande potenza e coppia. La trasmissione meccanica refrigerata è dotata di cambio gamma, attacco ISO50, ed è arricchita dal cambio automatico prolunga e testa ad angolo. Il cambio cartuccia con attacco HSK63A permette lavorazioni HSC.

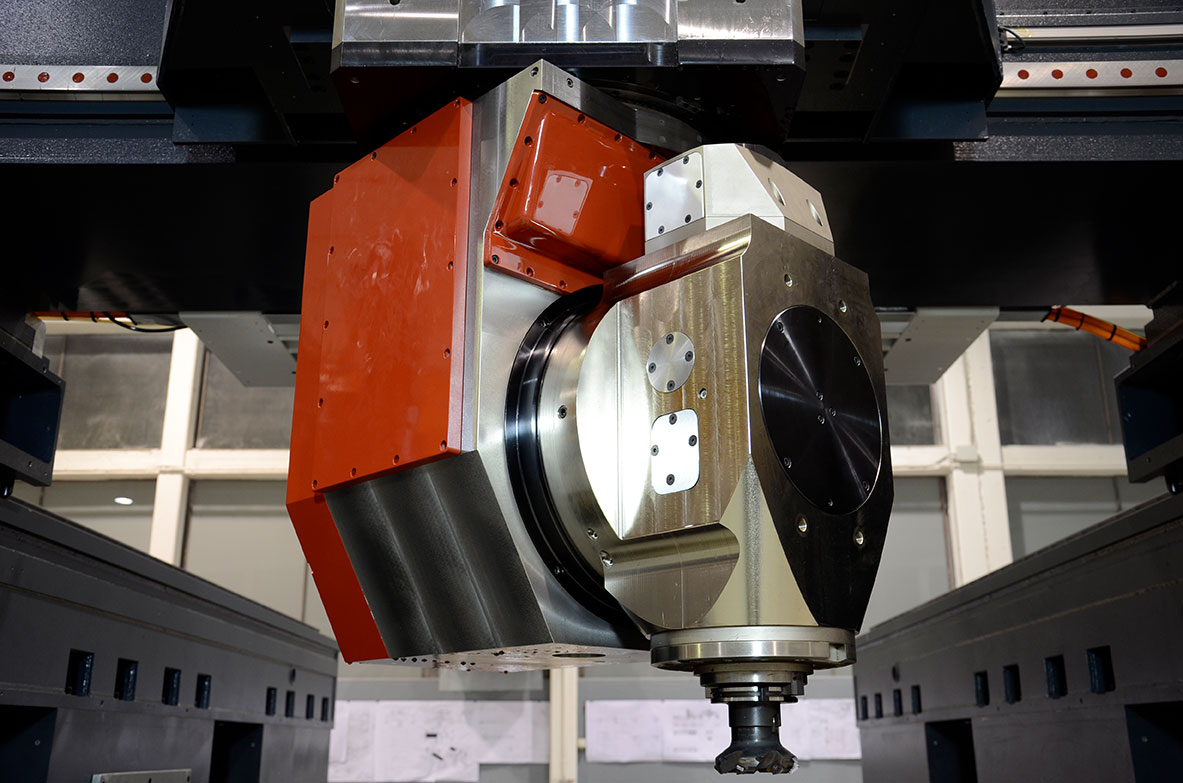

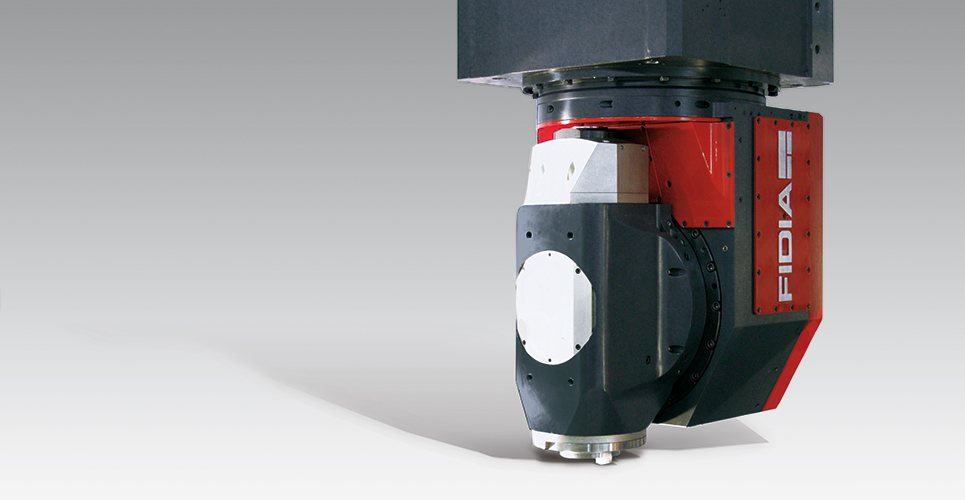

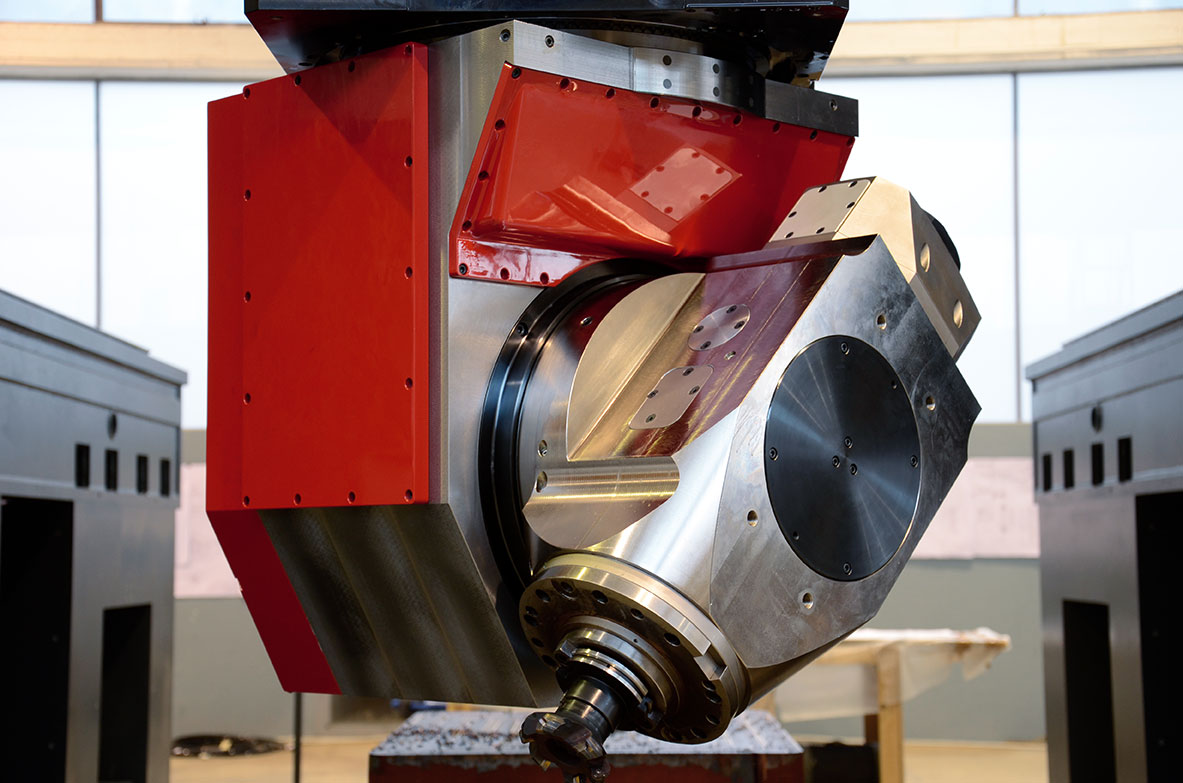

Galleria fotografica

Specifiche tecniche

M5HCaratteristiche
Corsa asse A±110º
Corsa asse C± 200º (optional ± 360º)
Max. velocità del mandrino3000 1/min24000 1/min10000 1/min
Potenza max. continua47 kW35 kW35 kW
Magazzino utensiliISO50HSK63AHSK100A
Coppia1100 Nm56 Nm160 Nm
