Y2K

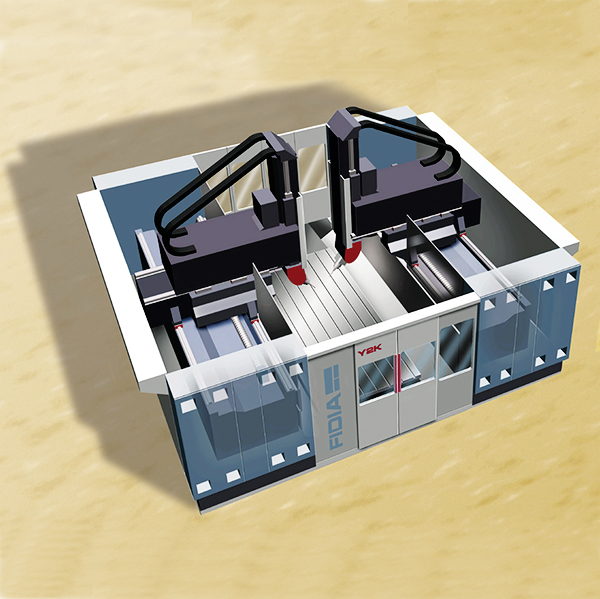

L’esperienza FIDIA quale unico fornitore della soluzione globale ha reso possibile questa particolare configurazione: due sistemi di base, condividendo la stessa tavola portapezzo, generano una produttività praticamente raddoppiata rispetto ad altre soluzioni a portale di pari volume operativo.
La estrema flessibilità nella gestione software ha garantito ottimi risultati sia per lavorazioni di stampi o componenti singoli di grandi dimensioni, sia nell’approccio diretto su svariati pezzi indipendenti: i due CNC sono in grado di fresare indipendentemente part-programs diversi pur garantendo la massima sicurezza nel rispetto delle aree di competenza di ogni singola macchina.
Un sistema di misurazione utensile comune alle due sezioni, ed una gestione di allineamento-pezzo assicurano la continua coincidenza dei due sistemi di riferimento e quindi la perfetta continuità delle lavorazioni.

Brochure Serie K
Catalogo generale KDGH

Caratteristiche Y2K

Y2K4Y2K7Y2K10
Corse degli assi lineari
X(*)4200 mm7500 mm10800 mm
Y(*)2200 mm
Z1000/1400 mm
Velocità degli assi lineariXYZ
50 m/min40 m/min30 m/min
Precisione di posizionamento
X± 0,0075 mm± 0,010 mm± 0,0125 mm
Y Z ± 0,005 ± 0,004 mm
Tavola portapezzo
dimensioni5000 x 2200 mm7500 x 2200 mm10000 x 2200 mm
cave a Tn° 9 passo 250 mm
portata massima9000 kg/m237000 kg
Magazzino utensili
numero posizioni2 x 42 - 2 x 84
Peso
64000 kg84000 kg100000 kg

* +150 mm ruotando l’asse C con mandrino verticale

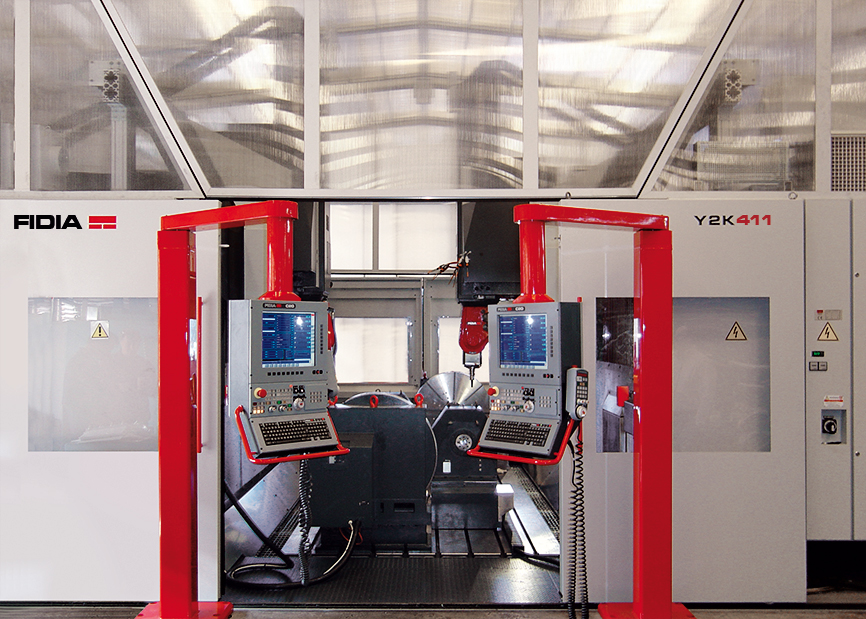

Galleria fotografica
