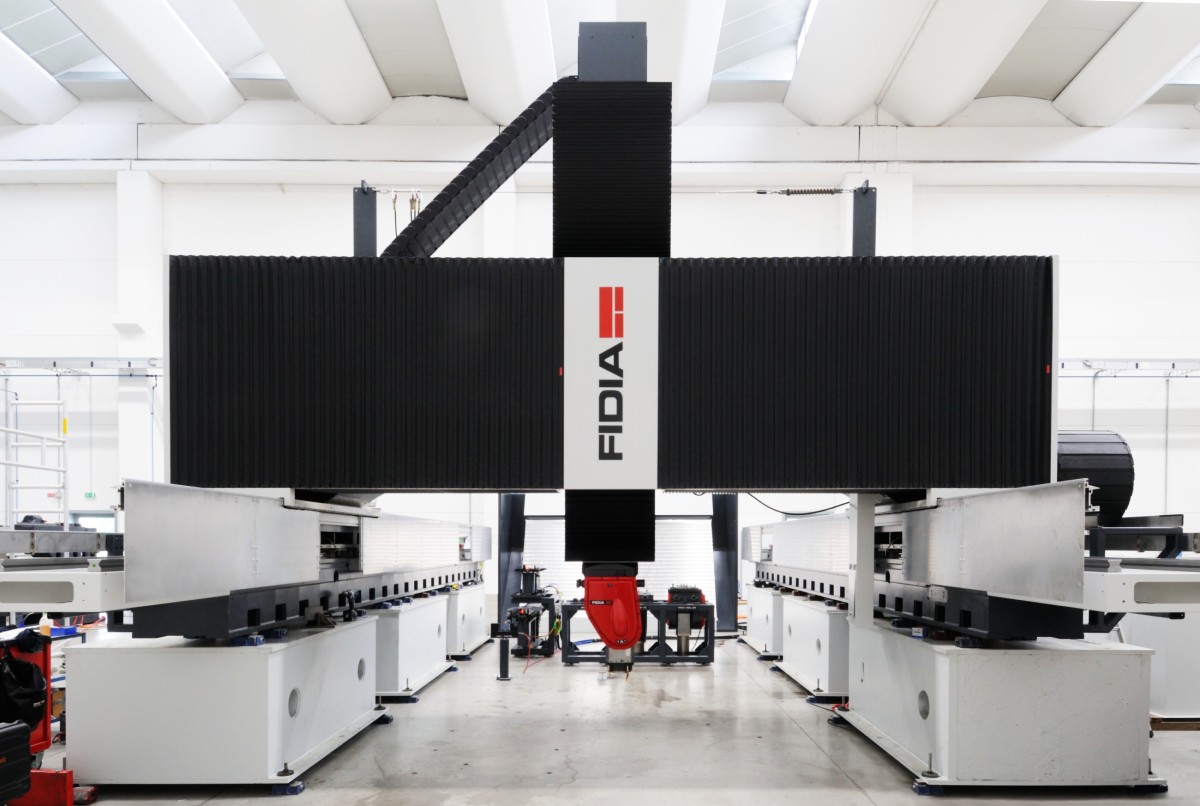

GTF/Q

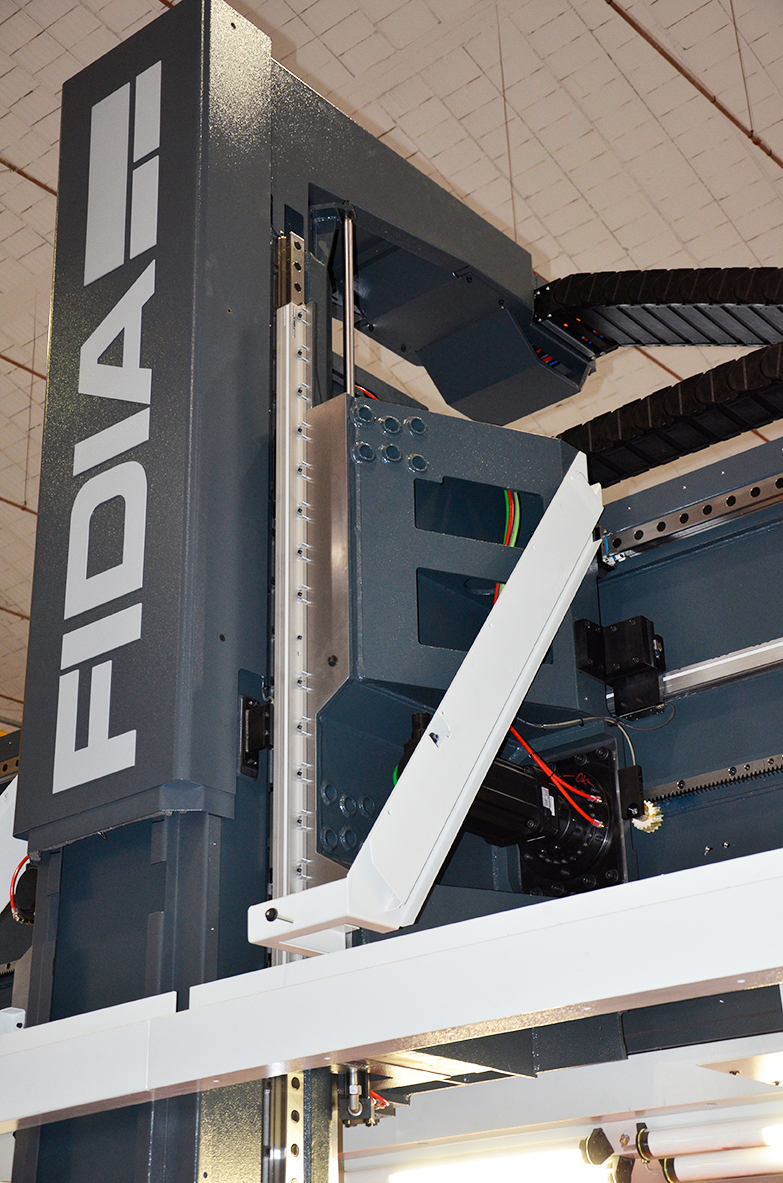

La versione modulare /Q è basata su colonne e traversa compatti, atte ad ottimizzare l’ingombro in officina. L’uso del cemento polimerico riduce gli errori geometrici e le imprecisioni dovute ad effetti termici. Il gruppo traversa e ram, è stato appositamente ottimizzato per sfruttare al massimo le prestazioni delle teste M5A con corse Z fino a 1400 mm.
L’uso di compatte colonne in cemento polimerico e la notevole modularità di taglie portano GTF ad affrontare con successo il vasto mondo delle strutture aeronautiche in alluminio e materiali compositi.

Brochure Serie GTF
Catalogo generale GTF

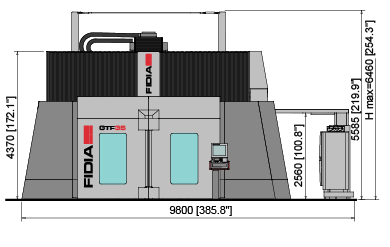

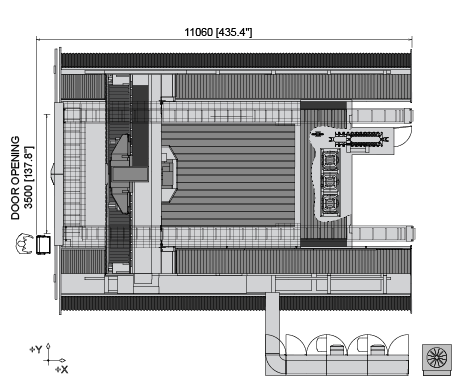

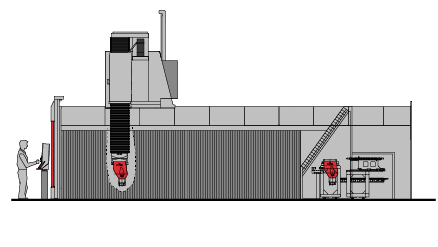

Caratteristiche e layout

Corsa degli assi lineariXYZ
(mm)2700 (106”)
4500 (177”)
6000 (236”)
8000 (315")
10000 (394")
20000 (787")
2200 (87”)
3500 (138”)
1000 (39”)
1400 (55”)
1500 (59")
Velocità degli assi lineari
(m/min)30 o 60 (1181 or 2362 ipm)
Teste di fresaturaBirotativi continui o indexati
Velocità (1/min)24000150001600028000
Potenza massima (kW)55656287
PortautensileHSK63AHSK100AHSK63AHSK100A

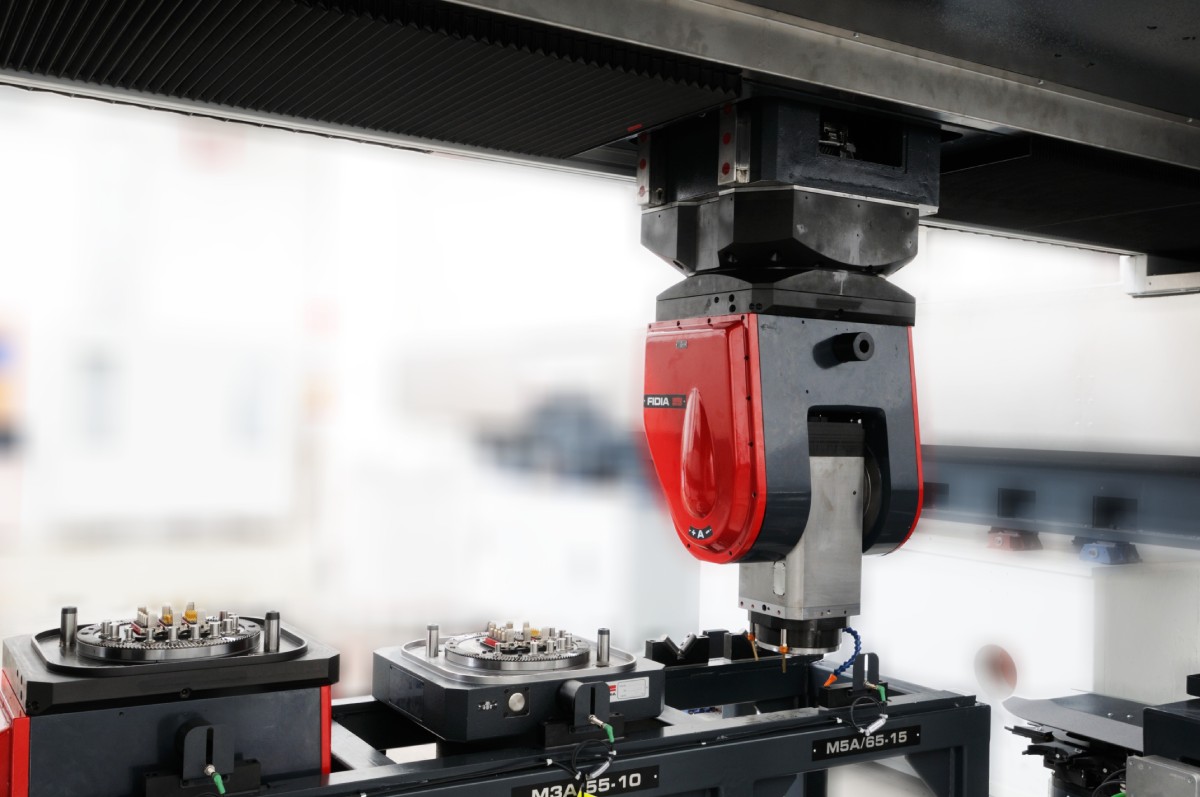

Testa montata sulla GTF/Q

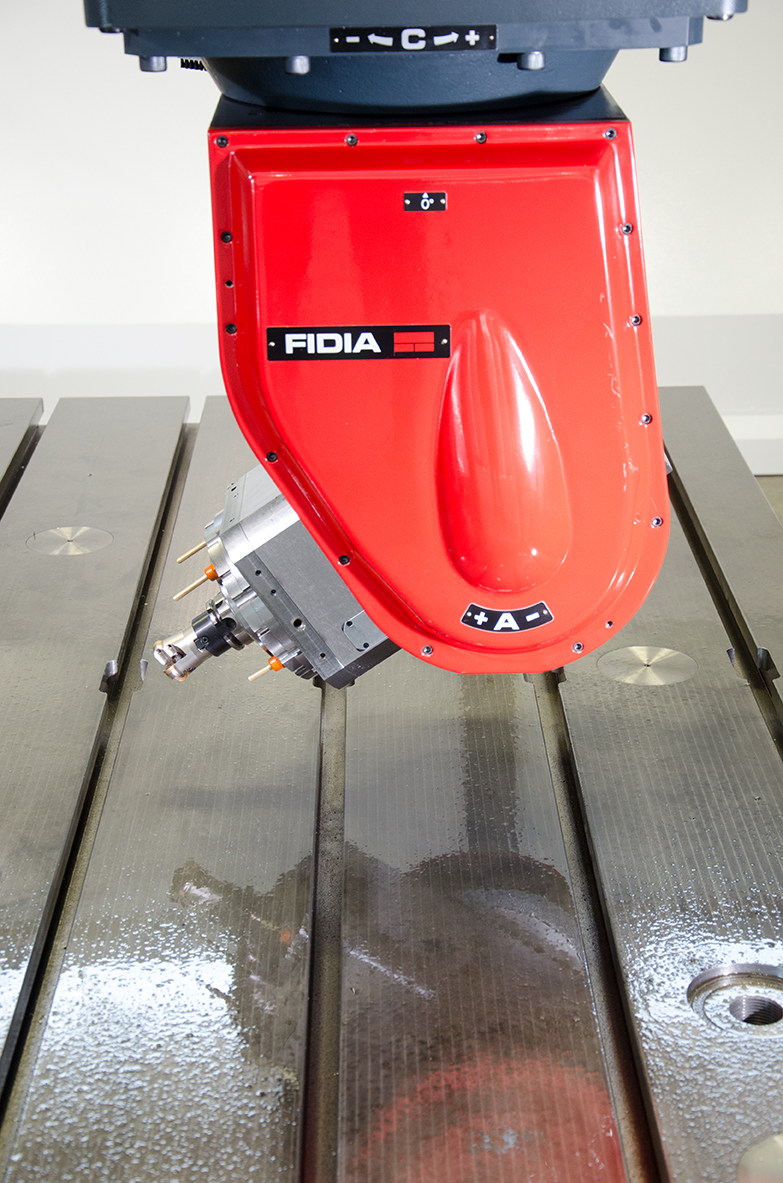

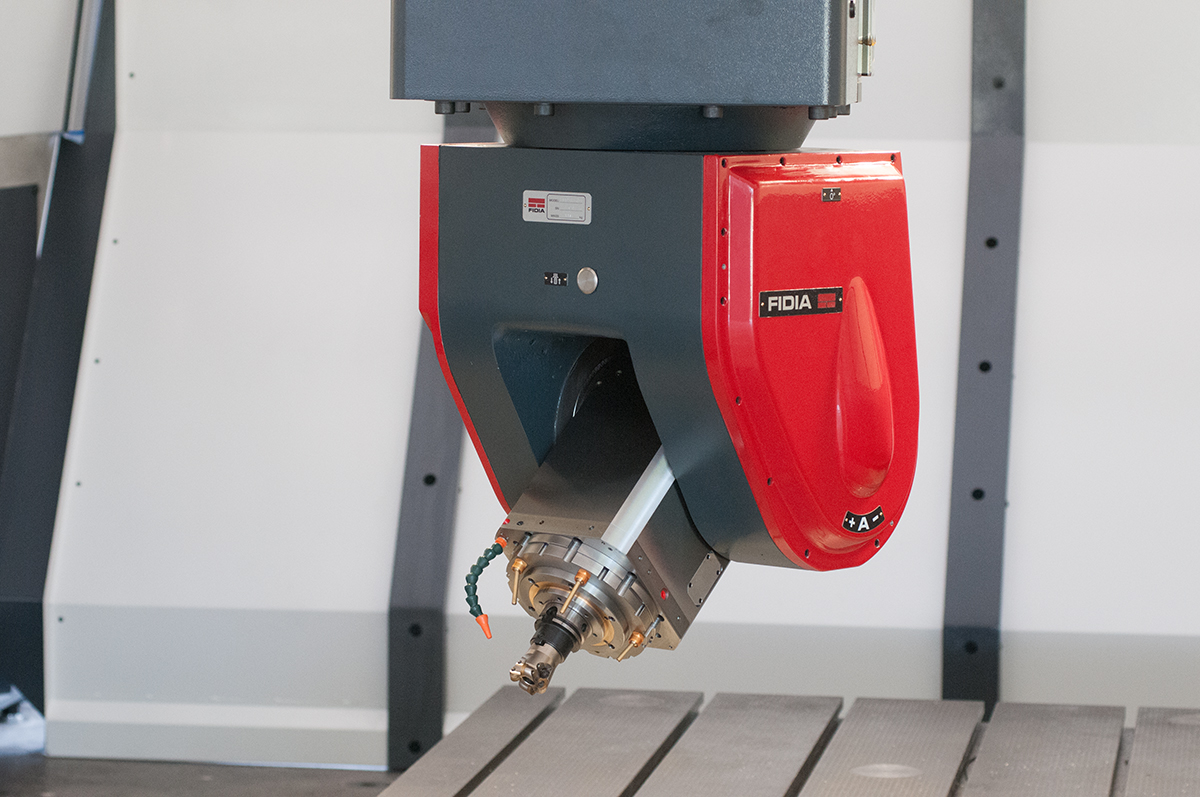

Testa di fresatura M5A/55

M5A/55  - Testa birotativa continua, potenza mandrino 55 KW

VAI ALLA PAGINA DELLA TESTA

Galleria fotografica
