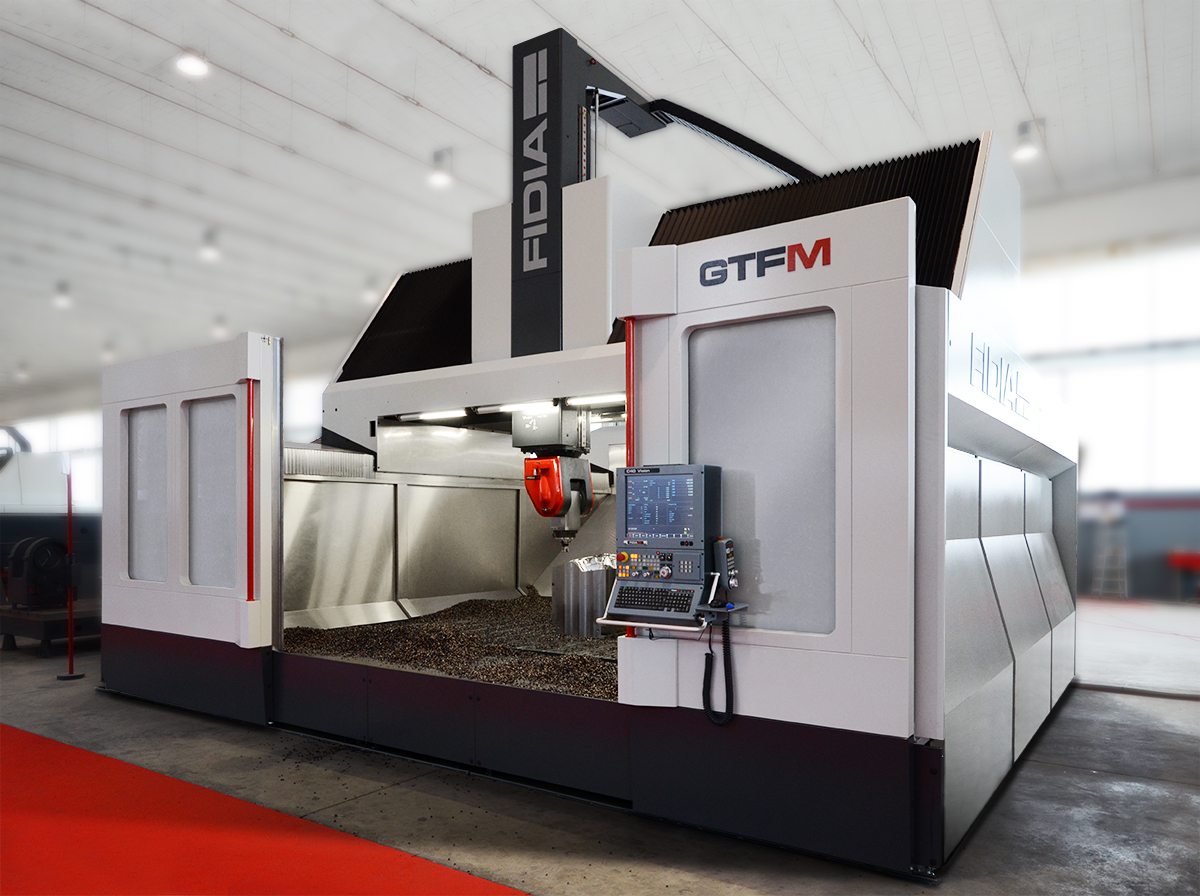

GTF/M

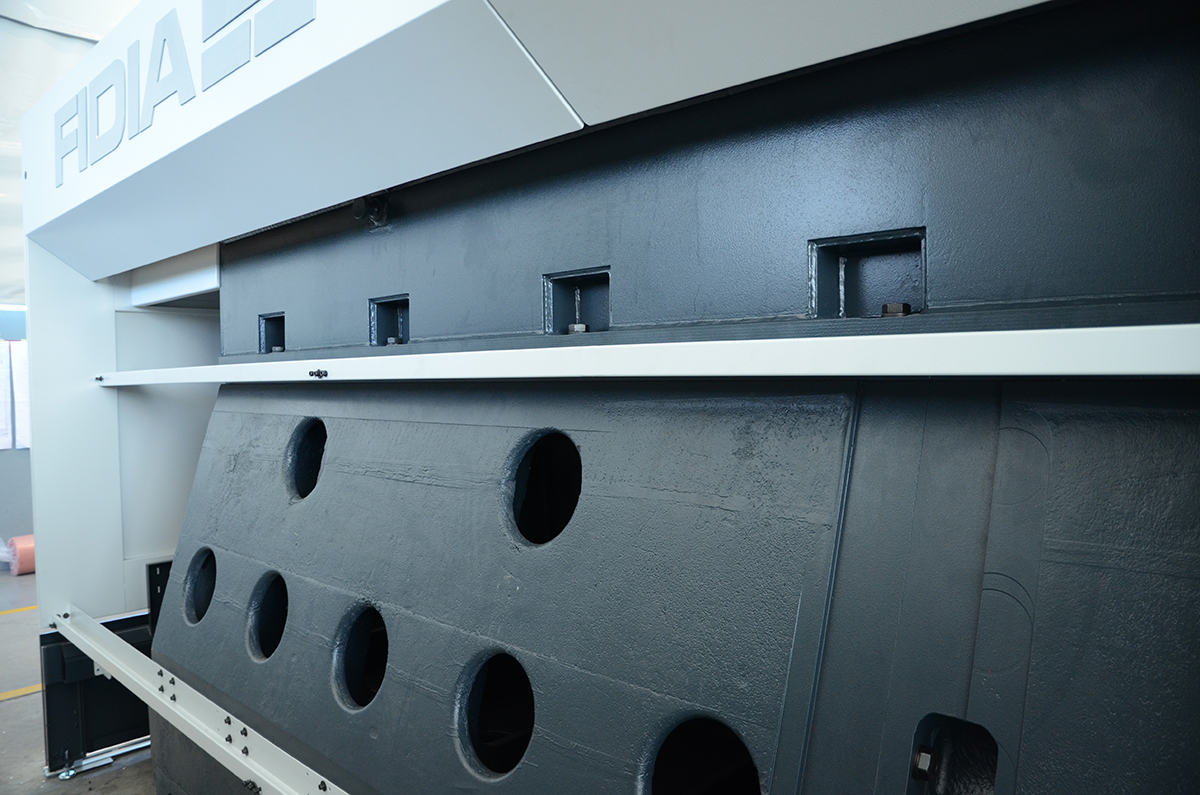

La versione /M, la più compatta della famiglia GTF, si basa su una struttura monolitica di acciaio e ghisa. La sua taglia si sposa perfettamente con gli stampi per iniezione plastica, pressofusione e per stampi prototipali. La necessità di fondazioni specifiche viene quasi totalmente eliminata. GTF/M adotta lo stesso gruppo traversa, ram e teste della versione /Q.

Brochure Serie GTF
Catalogo generale GTF

Caratteristiche e layout

Corsa degli assi lineariXYZ
(mm)2200 (87”)
4500 (177”)
6800 (268”)
3500 (138”)1400 (55”)
Velocità degli assi lineari
(m/min)30 o 60 (1181 or 2362 ipm)
Teste di fresaturaBirotative continue o indexate
Velocità (1/min)24000150001600028000
Potenza massima (kW)55656287
PortautensileHSK63AHSK100AHSK63AHSK100A

Teste montata sulla GTF/M

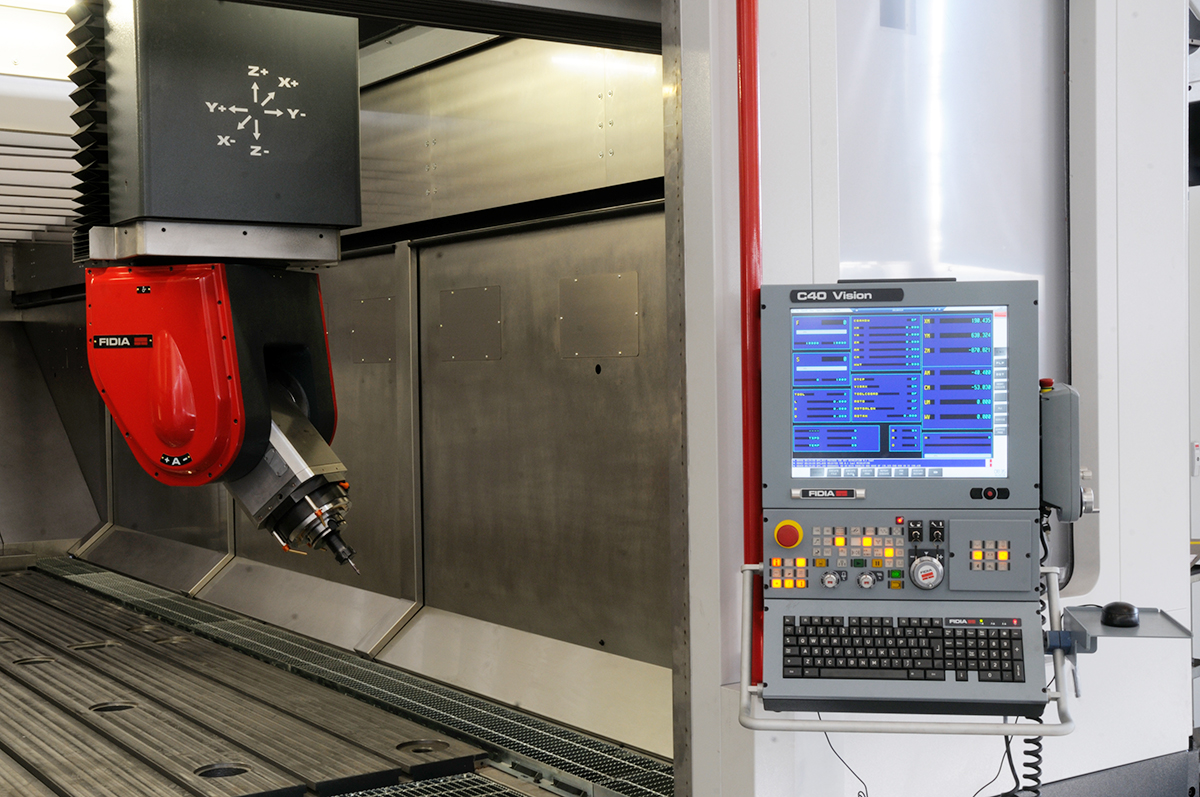

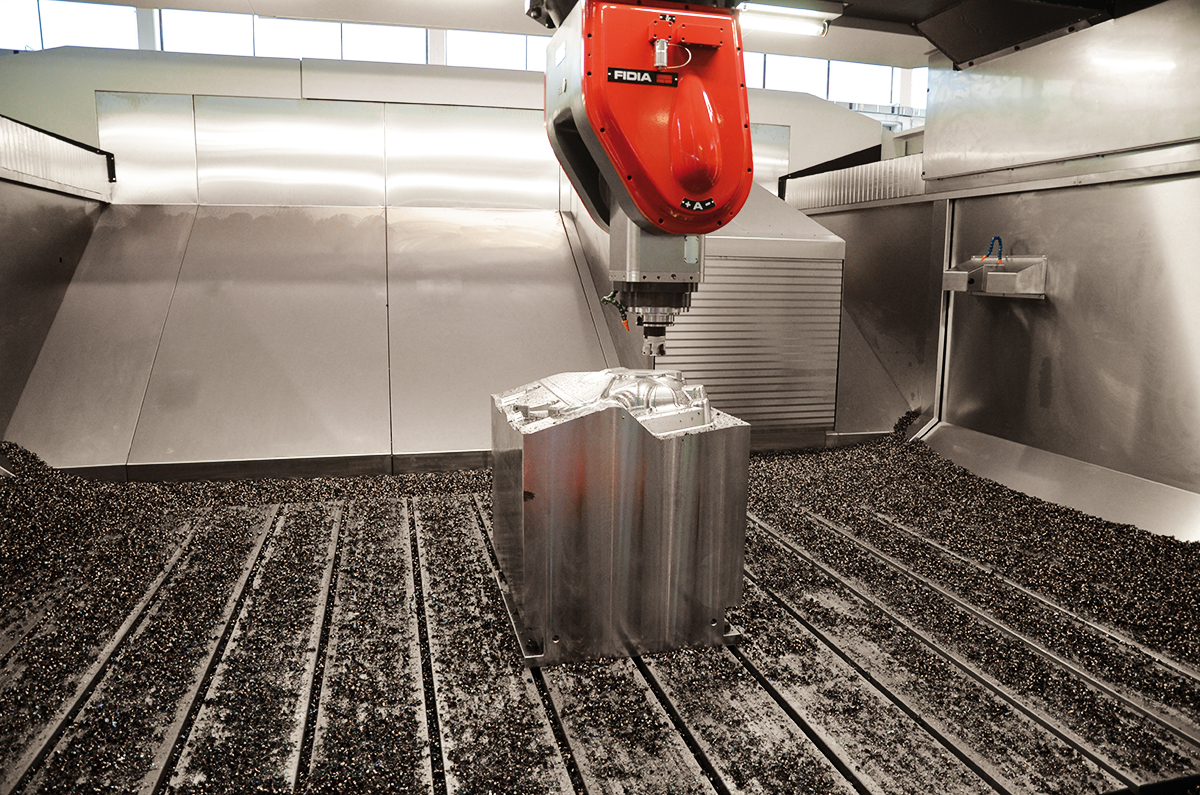

Testa di fresatura M5A/55

M5A/55  - Testa birotativa continua, potenza mandrino 55 KW

VAI ALLA PAGINA DELLA TESTA

M5S - Testa birotativa simmetrica, potenza mandrino 65kW

VAI ALLA PAGINA DELLA TESTA
