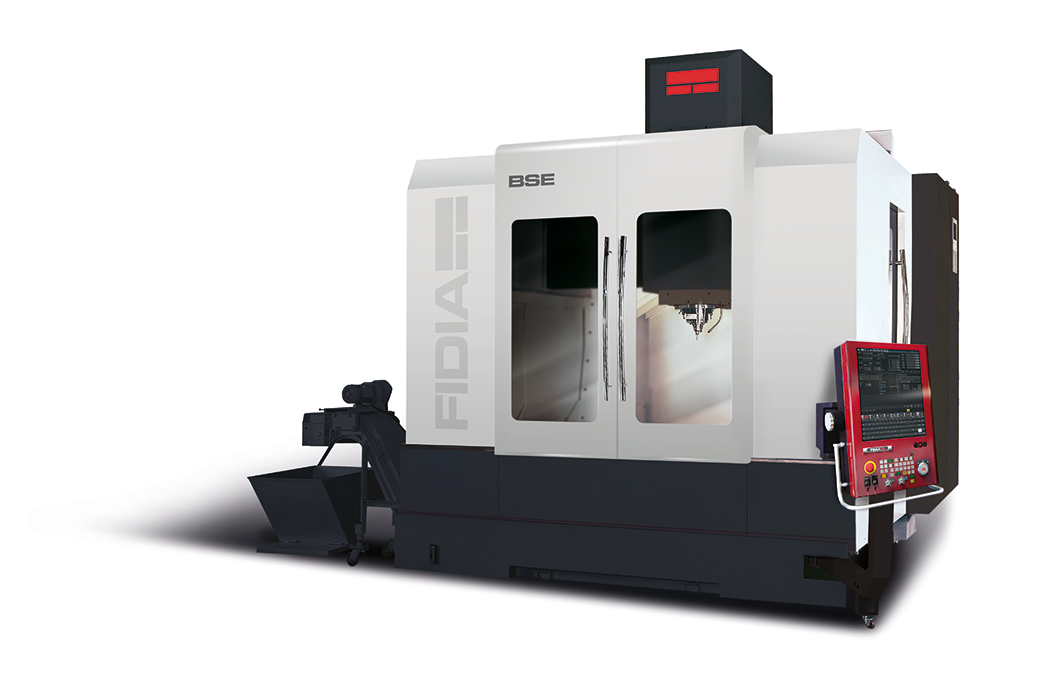

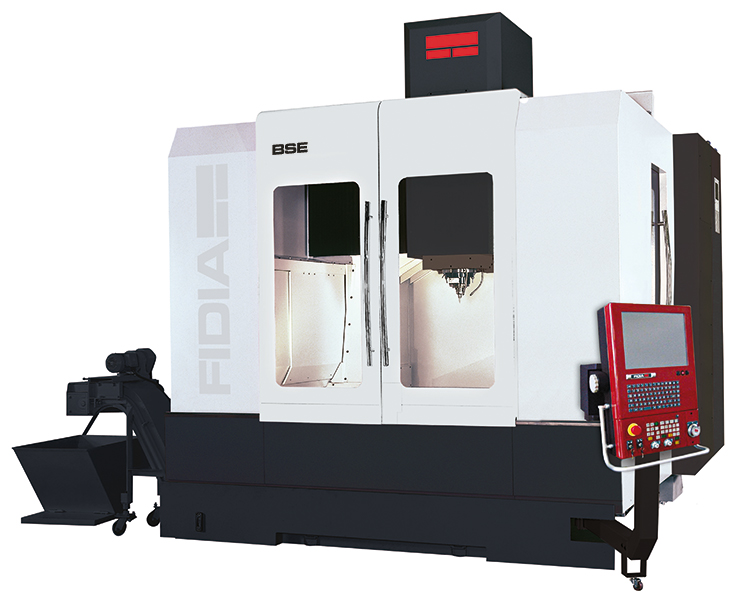

BSE

I centri di fresatura a 3 assi della serie BSE sono caratterizzati da una struttura a portale a tavola mobile. L'elevata dinamica, le alte accelerazioni e l'utilizzo di elettromandrini rendono ottimale la loro applicazione in tutte le lavorazioni di fresatura ad alta velocità.

Brochure BSE
Catalogo E-Line
BSE 1000BSE 1700BSE 2200

Opzioni e Specifiche Tecniche

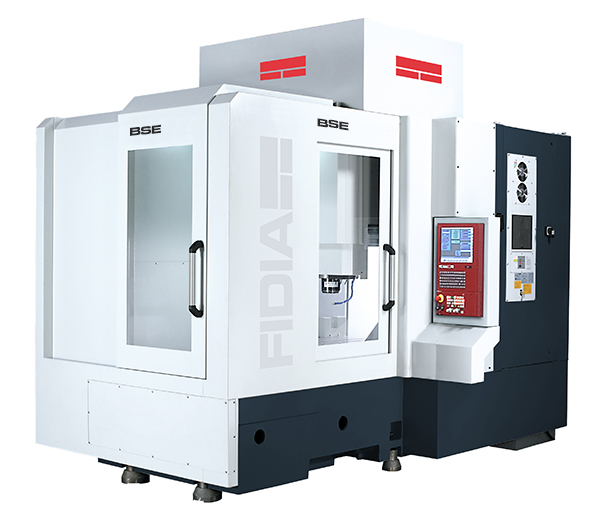

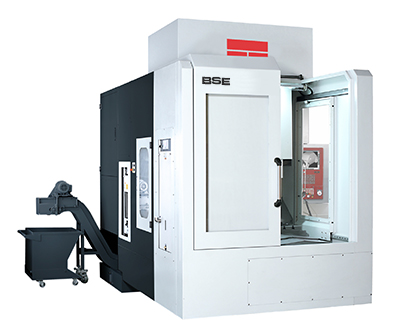

BSE 1000

Grazie alla elevata rigidità, estrema precisione e alta velocità, la gamma Fidia BSE rappresenta l’evoluzione nella fresatura di Stampi, Prototipi e modelli.

Mandrino
La macchina BSE 1000 può essere equipaggiata con differenti mandrini, progettati per soddisfare le esigenze del mercati più evoluti.
Il mandrino a 18.000 giri/min lubrificato a grasso permette finiture e sgrossature ad Alta Velocità quando il mandrino 27 kW/64.5 Nm viene impiegato.
In opzione il 24.000 giri/min è disponibile per laelevata qualità di finitura superficiale. I mandrini sono raffreddati a liquido per controllarne gli effetti termici.

Grande carico su tavola & dimensioni della traversa:

  • 1.100 x 600 x 500 mm corse relative a X/Y/Z
  • 700 mm Distanza tra le colonne
  • 1.220 x 600 mm Dimensioni tavola permettono 1.500 kG. di carico su tavola.
  • Grande distanza, 700mm, tra le colonne permette un comodo montaggio di pezzi di medie dimensioni, attrezzature o tavole rotanti.

Mandrini per finiture di Alta Qualità:
In opzione 24.000 Giri/min un 30.000 giri/min con 27KW/64.5Nm .

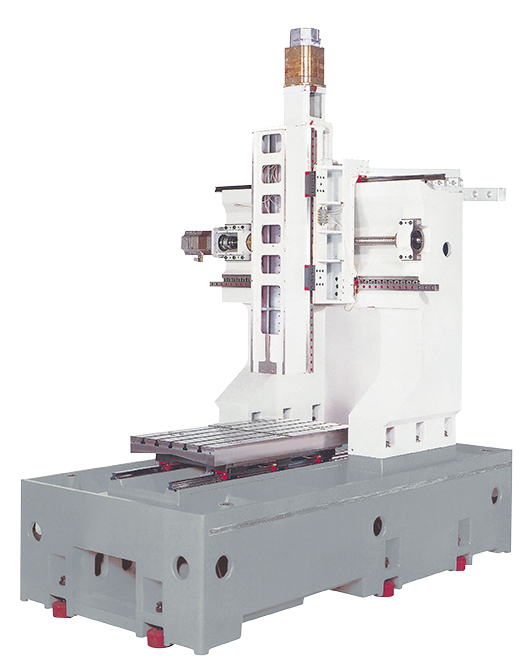

Struttura a Portale ad alta Rigidità
Le caratteristiche a doppia colonna e traversa della macchina BSE sono state calcolate e simulate con i sistemi FEM, è costituita di un singolo pezzo di Ghisa Meehanite, della migliore qualità di fusione. Questo design assicura massima rigidtià e prestazioni elevate in fresatura ad Alta Velcità, riducendo le vibrazioni durante i cicli di lavorazione di truciolatura pesanti. Le influenze del calore sono minimizzate grazie alla ridotta distanza tra l’asse mandrino e la traversaThermal e al sistema di raffreddamento permanente del mandrino. Il basamento macchina è una fusione simmetrica con comprtamento atermico.

Carenature comode & ergonomiche
Il design delle carenature permette una visione ottimale del pezzo in lavorazione e un facile caricamento del pezzo con il carro ponte. La carenatura è totalmente chiusa ed include il tetto per contenere i trucioli, i liquidi ed il rumore dentro la macchina, garantendo un ambiente confortevole più insonorizzato e pulito intorno alla macchina.

La macchina è stata progettata con particolare attenzione alla riduzione delle dimensioni di ingombro al suolo.

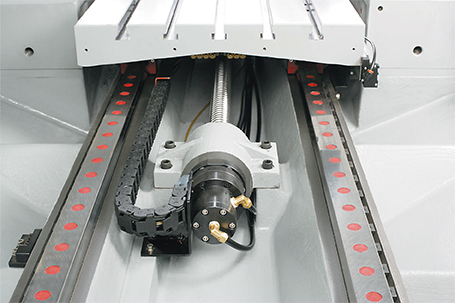

Viti a sfera
Viti con un sistema di raffreddamento ad olio centralizzato su X&Y riduce il calore dovuto all‘alta velocità di movimento. Le viti sono raffreddate su entrambe le estremità per minimizzare il calore generato dall’alta velocità, permettendo così di mantenere la precisione di posizionamento deglii assi. I supporti di montaggio  delle viti a sfera sull’asse Z sono integrate nella struttura del RAM per garantire la migliore rigidità.

Guide lineari a rulli
Guide lineari ad Alta rigidità e ad alto carico sui 3 assi, garantiscono bassa inerzia, basso attrito e alta accelerazione. I servo motori e gli azionamenti sono ottimizzati per assicurare le pronte e precise risposte necessarie nei posizionamenti e nelle contorniture ad alta velocità.

Azionamenti Digitali & righe ottiche
La tecnologia degli azionamenti digitali Fidia e l’uso di righe ottiche ad alta risoluzione permettono di ottimizzare il comportamento dinamico e di raggiungere la massima risoluzione e precisione in alta velocità.

Fidia Look-Ahead V5
Avanzato Controllo del percorso, tecnica di accelerazione Feed Forward , Jerk Control, e parametrizzazione automatica per la fresatura ad Alta Velocità sono alcune delle features della Look-Ahead V5 installata sulle macchine BSE.

Carenature e Convogliatore Trucioli
Un evacuatore trucioli a coclea sotto il basamento convoglia efficacemente i trucioli verso un nastro e il contenitore. Eccellente rimozione e abbondante flusso di refrigerante con pulizia continua del basamento, lasciano la zona di lavoro sempre pulita. Una finestra posteriore permette di controllare la lavorazione e consente la facile manutenzione

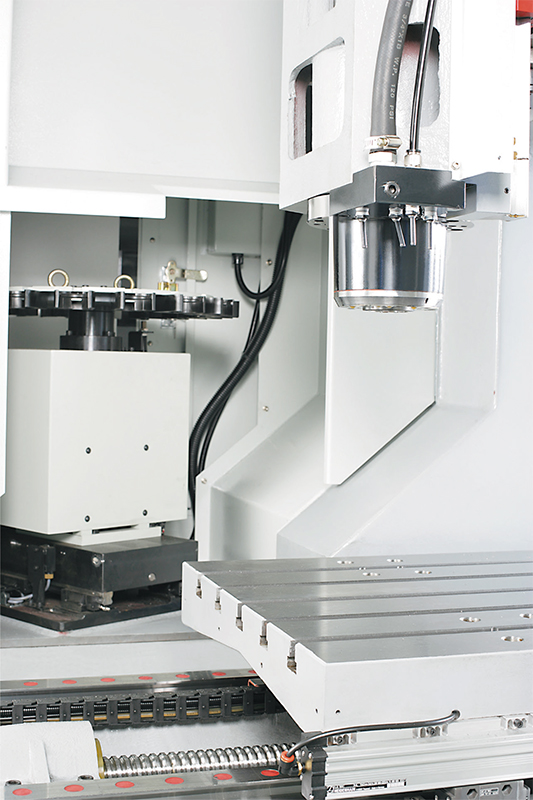

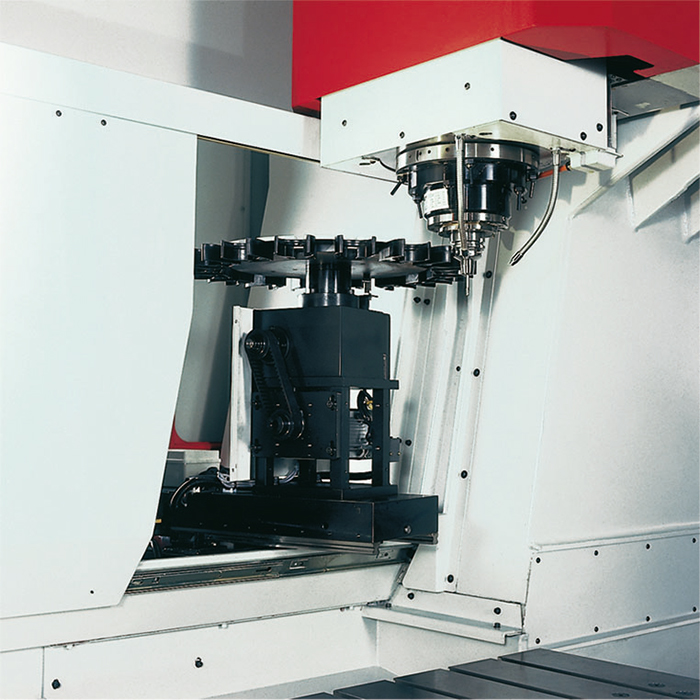

Cambio utensile automatico
La macchina dispone di un cambio utensili automatico a disco con 16 stazioni, in opzione può avere un magazzino a 24/32 posizioni e un presetting laser tipo NC4.

Fresatura con 4° asse
Quando è richiesta la fresatura di forme complesse , una tavola rotante da Φ 100 a 400 mm con contropunta può essere fornita, come opzione. La tavola rotante può essere posizionata verticalmente oppure orizzontalmente sulla tavola della macchina.

Fresatura di grafite e resine
La BSE può essere adattata alla fresatura di grafite e resina, attraverso la protezione delle viti e con un potente sistema di aspirazione. In opzione si può fornire un mandrino fino a 30.000 giri/min.

Opzioni e Specifiche Tecniche

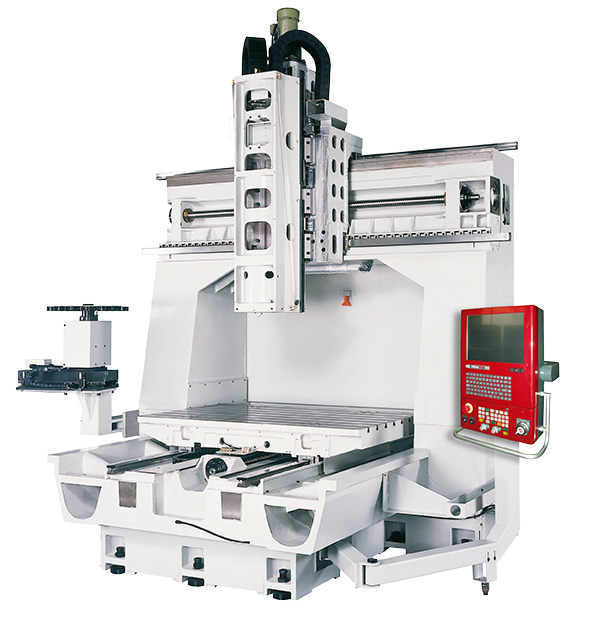

BSE 1700

Grande capacità di carico e dimensioni delle corse

  • 1750 x 1000 x 750mm corse X/Y/Z , con 1750mm di distanza tra le colonne.
  • 1600 x 1000 mm sono le dimensioni della tavola, che dispone di capacità di carico fino a 3000 kG.

Mandrino con elevata potenza: Motomandrino ad elevata potenza e 18000 giri/min con attaccoHSK63 26/32 kW 124/154 Nm.

Cambio utensile automatico e convogliatore trucioli.
Nella configurazione di base è presente un cambio utensili automatico a disco con 24 posizioni. In opzione si può avere un magazzino a 32/40/60 posti, ed un presetting automatico laser tipo NC4. Un convogliatore trucioli a catena viene fornito standard.

Fusione unica traversa+colonne di grande ampiezza con alta rigidità
L’elevata distanza, 1750mm, tra le due colonne, permette un comodo piazzamento e lavorazione di grandi pezzi, attrezzature, etc. L’altezza delle colonne è estremamente utile per lavorare pezzi alti o per lavorazioni che richiedano utensili lunghi.

Struttura a portale con doppia colonna ad alta rigidità
La struttura traversa+colonne è stata progettata attraverso la verifica con sistemi FEM ed è composta da una singola fusione di ghisa Meehanite di alta qualità , in accordo con i concetti di alta velocità. La struttura macchina assicura alta rigidità e riduce le vibrazioni creata dall’utensile durante il taglio.

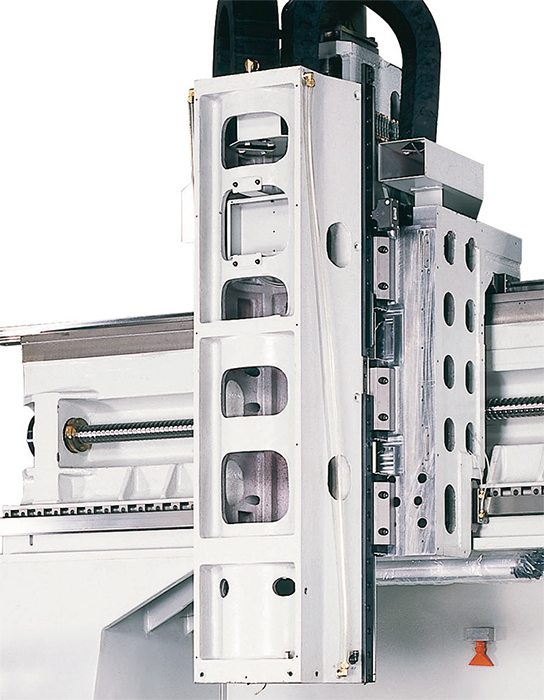

Fusione di alta qualità sul carro & Ram
Fusione forgiata di alta qualità, FCD45, su carro e Ram per raggiungere una elevatissima dinamica sui movimenti verticali.

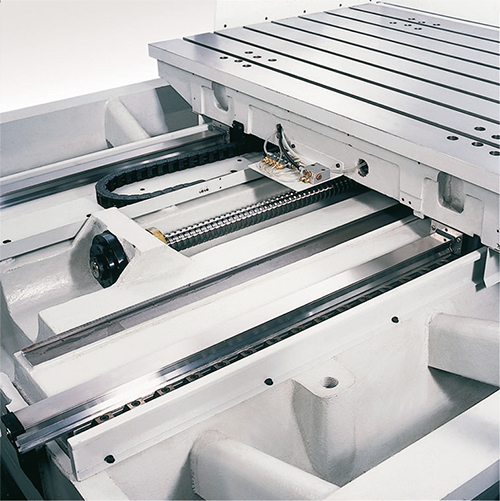

Guide lineari a rulli
Guide lineari ad Alta rigidità e ad alto carico sui 3 assi, garantiscono bassa inerzia, basso attrito e alta accelerazione. I servo motori e gli azionamenti sono ottimizzati per assicurare le pronte e precise risposte necessarie nei posizionamenti e nelle contorniture ad alta velocità.

Opzioni e Specifiche Tecniche

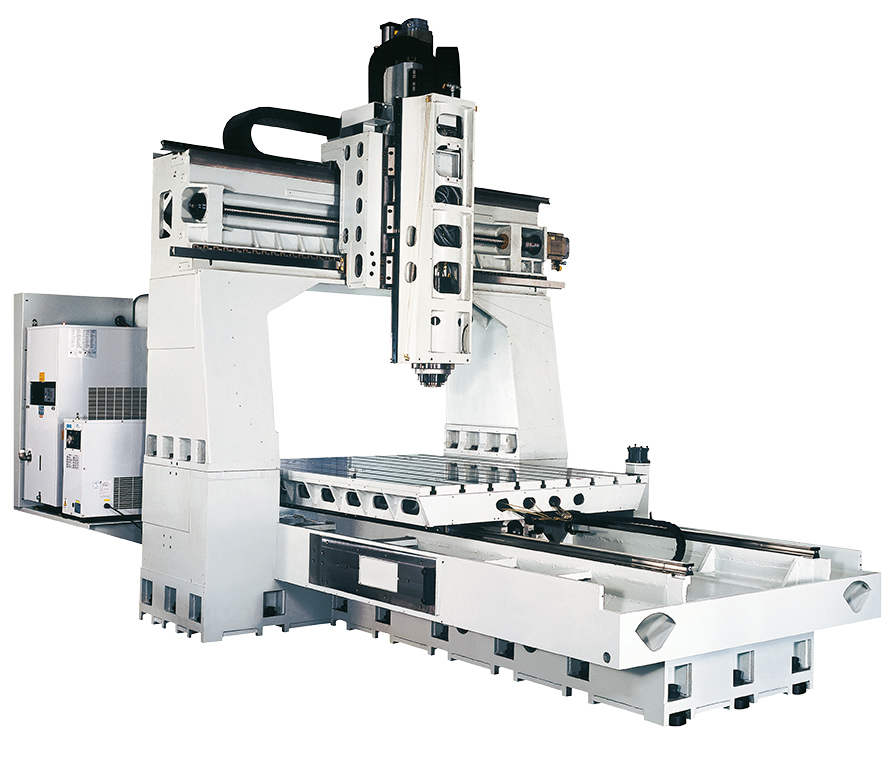

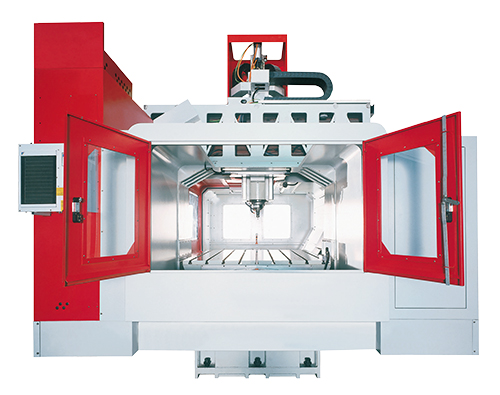

BSE 2200

Grande capacità di carico e dimensioni delle corse

  • 2200 x 1750 x 750mm corse X/Y/Z, con 1750mm di distanza tra le colonne.
  • 2100 x 1600mm sono le dimensioni della tavola, che dispone di capacità di carico fino a 6000 kG.

Mandrino con elevata potenza: Motomandrino ad elevata potenza e 18000 giri/min con attaccoHSK63 26/32 kW 124/154 Nm.

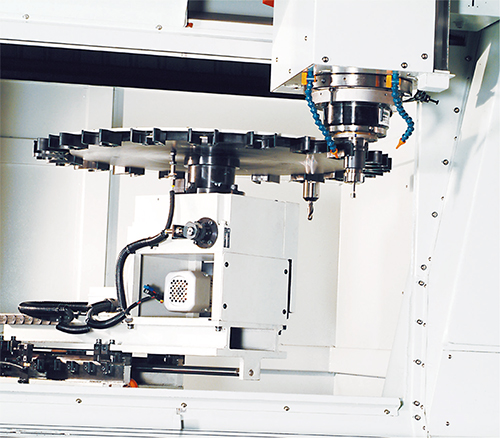

Cambio utensile automatico e convogliatore trucioli.
Nella configurazione di base è presente un cambio utensili automatico a disco con 24 posizioni. In opzione si può avere un magazzino a 32/40/60 posti, ed un presetting automatico laser tipo NC4.
Un convogliatore trucioli a catena viene fornito standard.

Supporti viti integrate sui 3 assi
I supporti di montaggio  delle viti a sfera degli assi lineari sono integrate nella struttura per garantire la migliore rigidità ed una manutenzione semplificata.

Raffreddamento
Le chiocciole sono raffreddate ad aria olio per contenere il calore dovuto ai movimenti ad alta velocità. Il mandrino è refrigerato per controllare gli effetti termici.

Velocità degli assi lineariXYZ
BSE 170030 m/min
(1118 ipm)
BSE 220024 m/min (945 ipm)30 m/min
(1118 ipm)
30 m/min
(1118 ipm)
Corsa degli assi lineariXYZ
BSE 17001750 mm (68.8’)1000 mm (39.3”)750 mm (29.5”)
BSE 22002200 mm (86.6”)1750 mm (68.8”)750 mm (29.5”)
MandriniVelocità (rpm)Potenza/coppia (max)Portautensile
18.000 (opt 24.000)32 kW / 154 NmHSK63A
