Go9
Il portale compatto
La FIDIA Go9 Una struttura a portale interamente in ghisa, motori direct drive (coppia) sugli assi A e C, e controllo termico attivo su tutta la catena cinematica. Ingombro compatto, nessuna fondazione speciale richiesta, 24 tonnellate di massa smorzante.
Il modello Go9 è un centro di lavoro a portale a 5 assi progettato per la fresatura ad alta velocità di pezzi complessi in acciaio, acciaio temprato, alluminio e titanio. Il suo basamento in ghisa con struttura a 'U' (U-frame) garantisce una rigidità e una stabilità termica eccezionali senza richiedere fondazioni speciali, offrendo una soluzione compatta ma performante per attrezzerie stampi, fornitori del settore aerospaziale e costruttori di matrici per l'automotive.
- Struttura interamente in ghisa
Basamento monoblocco con struttura a U dal peso di 24 tonnellate. Nessuna fondazione speciale richiesta. Massima stabilità termica e smorzamento delle vibrazioni. - Assi A e C azionati da motori Torque
Movimento senza giochi con encoder diretti. Due motori sulla culla dell'asse A per la massima rigidità. Raffreddamento termico attivo su tutti i motori.. - Controllo Termico Attivo
Chiller dedicato per le viti a ricircolo di sfere XYZ e per i motori diretti degli assi A e C. Mandrino refrigerato con chiller indipendente per prevenire l'allungamento termico. - Sistema con Viti a Ricircolo di Sfere ad Alta Velocità
Viti a ricircolo di sfere in classe C3, precaricate e refrigerate all'interno (coolant-through) sugli assi XYZ. Asse Y del portale con doppio motore e doppia riga ottica per un azionamento simmetrico.
Specifiche tecniche e Layout
| D321 | Caratteristiche | ||
| Corsa asse X | 3000mm | ||
| Corsa asse Y | 2200mm | ||
| Corsa asse Z | 1100mm | ||
| Velocità assi | 24m/min | ||
| Dimensioni della tavola | 3000x2000mm | ||
| Portata della tavola | 3500 Kg/m² | ||
| Mandrini | M5A/55-24, M5A/55-20G M5A/65-15 |
||
APPLICATION
APPLICAZIONI

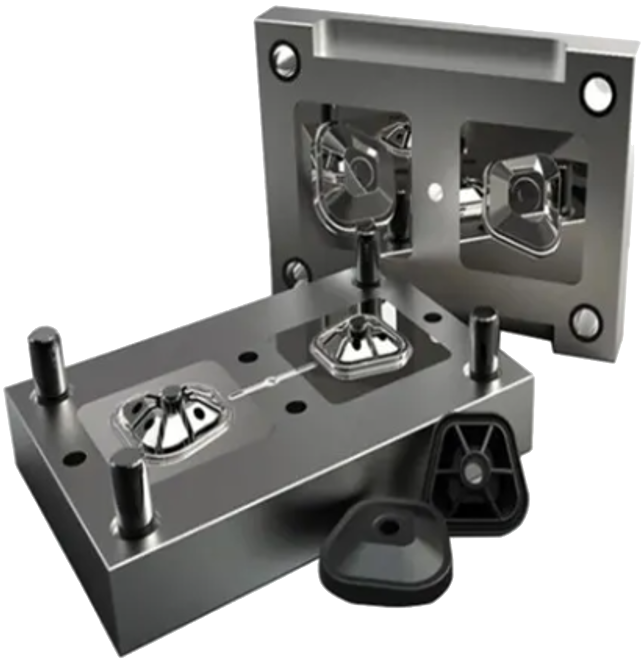

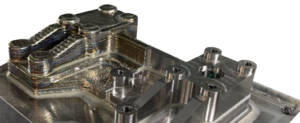

Stampi per iniezione plastica
Acciaio e acciaio temprato. Componenti complessi e precisi per la produzione nei settori automotive e delle lenti ottiche.
Stampi per forgiatura
Stampi in acciaio temprato per la forgiatura a caldo nei settori automobilistico e industriale.

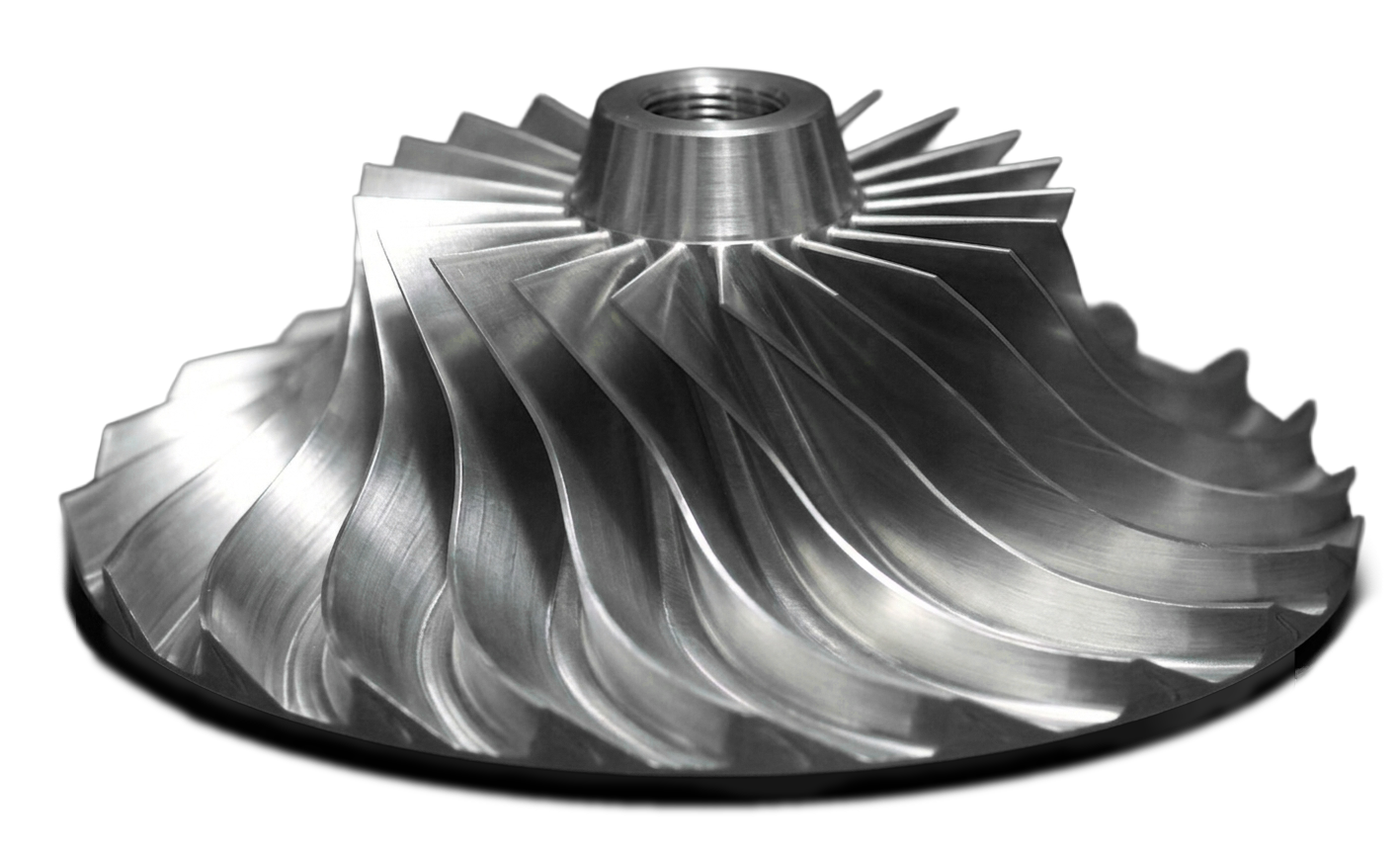

Aerospace
Staffe, componenti rotanti per motori a reazione e componenti strutturali in alluminio e titanio.
Specifiche Tecniche
Tutti i dati di precisione sono conformi allo standard VDI 3441. Condizioni di riferimento: 20 °C, deviazione max. 3 °C, variazione max. 1 °C/h.
| PARAMETRO | VALORE |
| Assi Lineari (XYZ) | |
| X | 800 mm |
| Y | 900 mm (+330 mm) |
| Z | 620 mm |
| Velocità Massima (X, Y, Z) | 48 m/min |
| Dati Macchina | |
| Ingombro | 4400 x 3200 mm |
| Peso totale | 24 000 kg |
| OPZIONI MANDRINO | ||
| M3A/32-18 (STD) | M3A/35-24 (OPT) | |
| Massima potenza S1 / Massima potenza S6 | 26 kW / 32 kW | 25 kW / 35 kW |
| Coppia Massima S1 /S6 | 124 Nm /154 Nm | 83 Nm / 119 Nm |
| Velocità massima | 18 000 rpm | 24 000 rpm |
| Porta utensili | HSK-A63 | HSK-A63 |
| Lubrificazione Mandrino | Permanent grease | Air/Oil |
| MAGAZZINO UTENSILI | ||
| Standard | 48 pockets (HSK), chain-type, swap arm | |
| Opzionale | 96 pockets (HSK), disk-type | |

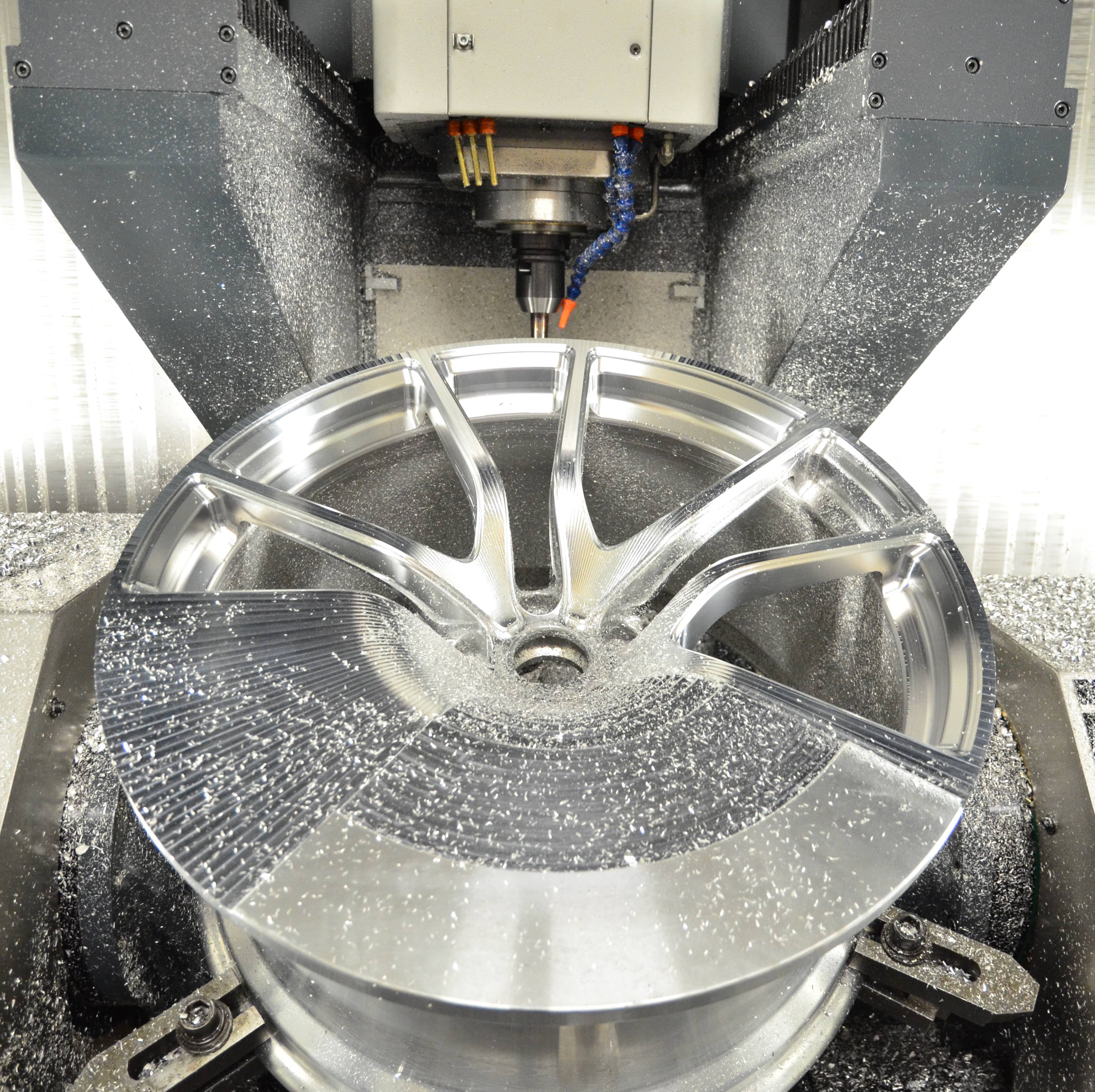

Tavola Rotobasculante TRT/800
Tavola Rotobasculante
Tre motori torque refrigerati, due sull'asse A e uno sull'asse C, forniscono un'interpolazione a 5 assi priva di giochi con elevate coppie di bloccaggio per operazioni di posizionamento gravose. Gli encoder diretti su entrambi gli assi garantiscono la massima precisione di posizionamento durante l'intero ciclo di lavorazione.
| TRT/800 TAVOLA DI FRESATURA | |
| Diametro Tavola | Ø 800 mm |
| Diametro massimo rotante | Ø 1000 mm |
| T-Slots | 9 x 14 mm, pitch 90 mm |
| Carico massimo | 1200 / 950 kg |
| Corsa Asse A | ±125° |
| Corsa Asse C | Endless (360° continuous) |
| Risoluzione posizionale | 0.001° |
| Coppia di fresatura C / A | 3000 Nm / 6000 Nm |
Controlli Numerici Disponibili

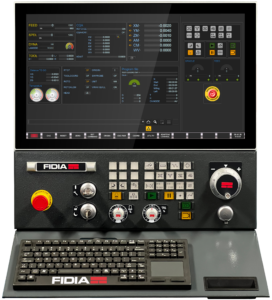

nC19

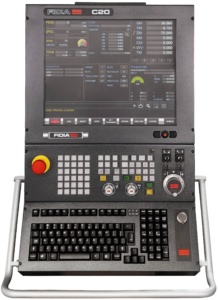

C20
*Available also with SIEMENS "Sinumerik ONE" control
