F-Class
La F-Class è la nuova generazione di controlli numerici Fidia, progettata per adattarsi a ogni esigenza. Che si tratti di realizzare una fresatrice, un sistema di rettifica o una soluzione completamente personalizzata, dal taglio laser alla metrologia e oltre, la F-Class è la risposta ideale.
Due prodotti, un’unica base comune: il compatto F19 e il modulare F100. Diversi per architettura ma identici per qualità, entrambi basati sulla stessa tecnologia Fidia: la FMU.
Tecnologia e dotazioni d’avanguardia
L'intelligenza al centro
FMU: Il cervello dietro a ogni movimento
Ogni controllo della serie F-Class è gestito dalla FMU, l'unità di controllo del movimento dedicata di Fidia. Questa esegue gli algoritmi di controllo in totale isolamento rispetto allo schermo e all'operatore, garantendo che nulla interferisca con le operazioni effettive della macchina. Tale separazione contribuisce inoltre alla robustezza del sistema e alla sicurezza informatica, proteggendo le funzioni di controllo principali da interazioni esterne. Il risultato: un movimento fluido e prevedibile, sempre.
V6: Motion Intelligence di Fidia
V6 è il software di controllo del movimento che Fidia ha sviluppato e perfezionato nel corso di decenni di esperienza pratica nella lavorazione meccanica. Analizza in anticipo il percorso utensile, prevede ogni curva e spigolo e mantiene la macchina in movimento alla velocità corretta e nel momento giusto, in modo automatico.
La finitura superficiale parla da sé:
- Analisi anticipata del percorso e reazione prima che la macchina debba rallentare;
- Gestione dell'accelerazione e della fluidità su superfici 3D complesse;
- Lo stesso V6 su ogni macchina F-Class, F19 o F100, con risultati identici;
- Tecnologia collaudata su migliaia di stampi, matrici e componenti di precisione in tutto il mondo.
PLC: la tua macchina, la tua logica
La serie F-Class integra un potente PLC che i costruttori di macchine possono programmare liberamente. È possibile scrivere il codice da zero o utilizzare logiche preesistenti: il sistema supporta entrambe le modalità.
La piena compatibilità con i programmi per macchine Fidia precedenti evita la necessità di ricominciare da capo.
- Linguaggi di programmazione standard IEC 61131-3: facili da apprendere e da mantenere;
- I programmi Fidia esistenti vengono eseguiti senza modifiche;
- Strumenti di debug inclusi: messa in servizio più rapida e meno imprevisti;
- Interoperabilità del PLC all'interno di reti esterne.
Teleservice: assistenza senza distanze
Il Teleservice Fidia porta il nostro service davanti alla tua macchina, ovunque sia installata. Il desktop remoto copre diagnostica e aggiornamenti software; sulla F-Class la licenza VPN inclusa di serie lo estende fino al PLC.
- Accesso in desktop remoto al controllo: diagnostica rapida e upgrade software, in particolare in garanzia;
- Licenza VPN inclusa su ogni F-Class (F19 e F100): accesso sicuro alla subnet del cliente;
- Modifica, debug e messa in servizio del PLC CODESYS IEC 61131-3 da remoto, senza tecnico sul campo;
- Meno interventi in loco, fermi macchina ridotti, risposta più rapida in tutto il mondo.
F19
PRESTAZIONI COMPATTE PER
OGNI APPLICAZIONE
ALL-IN-ONE.
Senza compromessi.
L'F19 integra interfaccia operatore, pulsantiera, tastiera e core FMU in un'unica console compatta, progettata per macchine utensili dove lo spazio di installazione è un fattore critico.
Nonostante le dimensioni contenute, offre le prestazioni complete della serie F-Class: gli stessi algoritmi V6, la dorsale EtherCAT e il PLC IEC 61131 del modello F100.
Caratteristiche
- Architettura all-in-one: console, FMU e HMI in un'unica unità integrata;
- Touchscreen Full HD da 18,5": nitido, reattivo e progettato per l'ambiente di officina;
- Pulsantiera configurabile: con tastiera e dispositivo di puntamento integrati;
- Compatibile con praticamente qualsiasi layout macchina o configurazione di montaggio;
- Espandibile con azionamenti, moduli I/O e accessori tramite EtherCAT.
F100
IL FUTURO DELLA PRECISIONE
E DELLE PRESTAZIONI
Architettura modulare.
Progettata per applicazioni più impegantive.

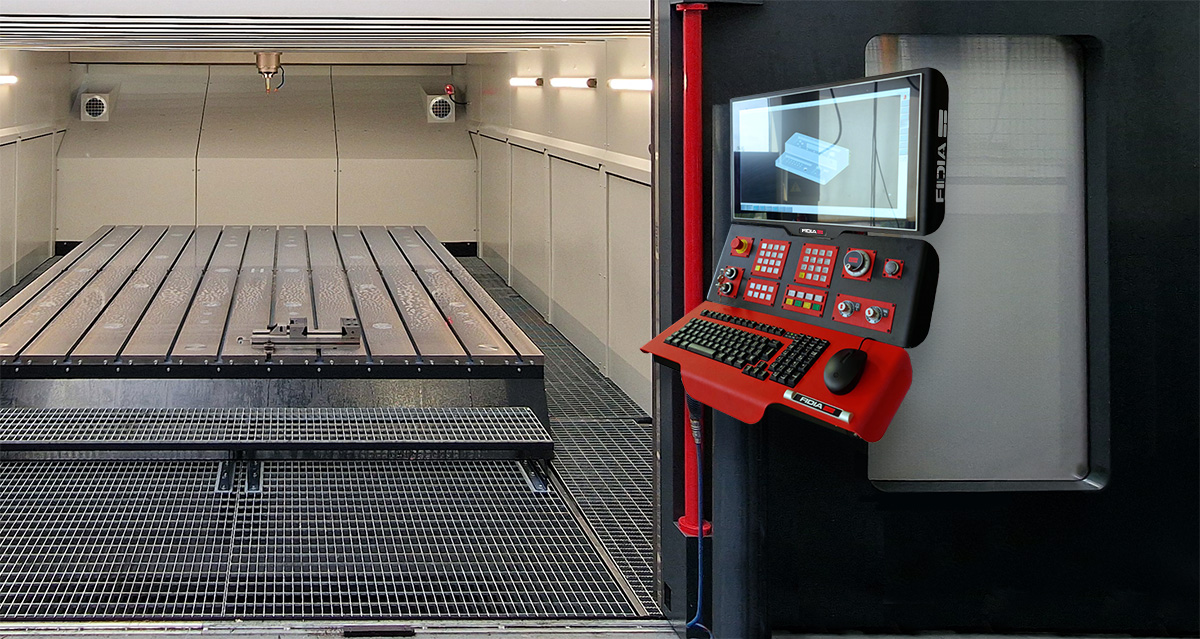

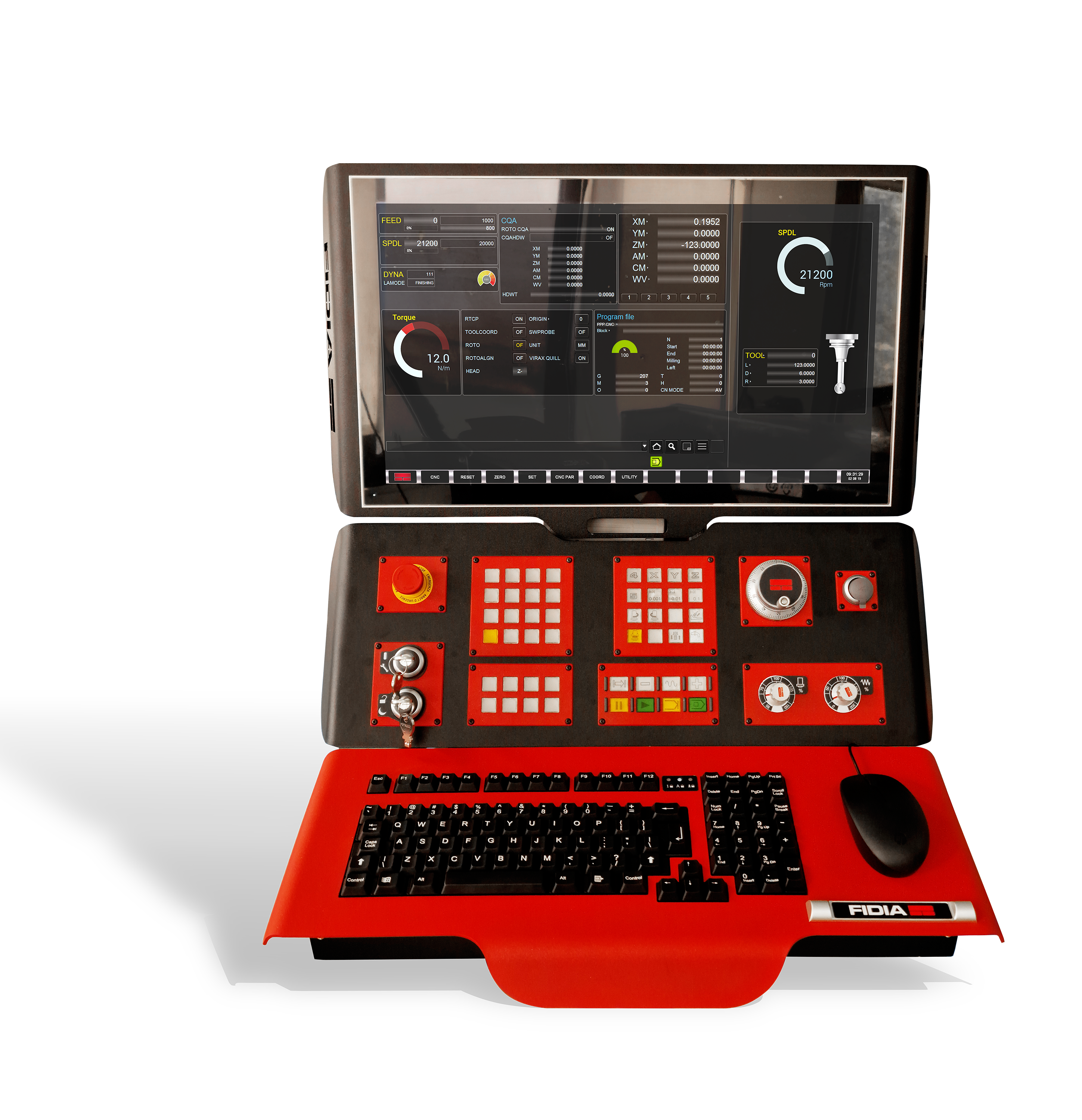

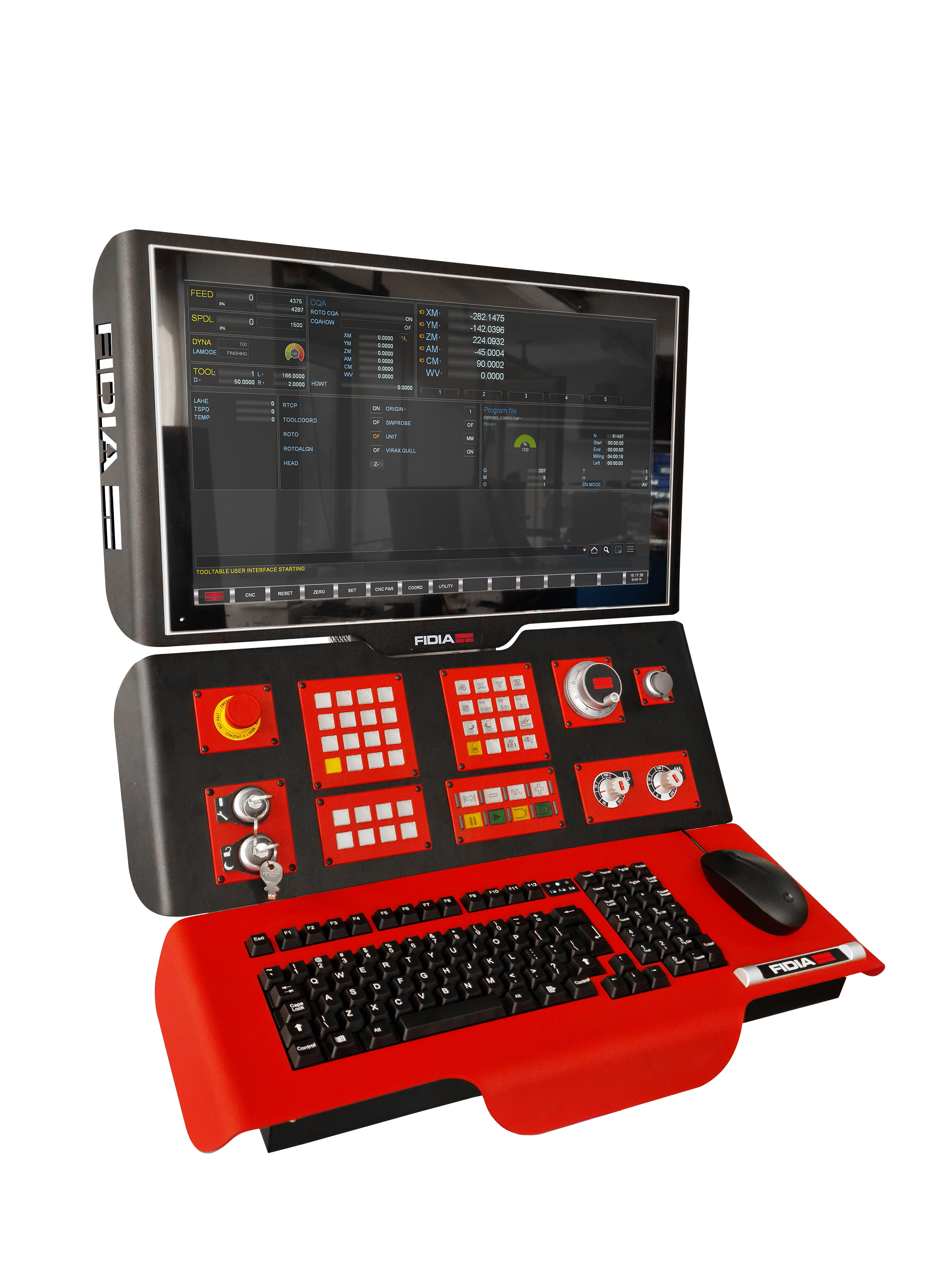

Il modello F100 separa l'unità centrale FMU dalla console operatore, garantendo il massimo isolamento e il controllo delle funzioni a piena capacità. È progettato per applicazioni complesse ed esigenti, dalla fresatura a 5 assi ad alta velocità alle configurazioni a più mandrini e a portale (gantry).
Caratteristiche
- Architettura distribuita con FMU e console collegate via Ethernet per la massima flessibilità;
- Touchscreen Full HD da 21,5” con secondo monitor opzionale;
- Pulsantiera modulare con disposizione dei tasti personalizzabile;
- Tecnologia EtherCAT con moduli bridge per l'integrazione di protocolli di terze parti;
- Progettato per l'integrazione con sistemi esterni e reti industriali.
MILLING
GRINDING
LASER CUTTING
WATERJET
METROLOGY
RETROFIT
CUSTOM MACHINE
ECCELLENZA
A 5 ASSI
TCS – Sistema di Coordinate Utensile
Controllo naturale relativo all'utensile
Il TCS allinea il sistema di coordinate cartesiane all'asse dell'utensile, semplificando la programmazione e il controllo del movimento, anche nelle lavorazioni a 5 assi.
Questo approccio consente all'operatore di lavorare direttamente "in riferimento all'utensile", rendendo più intuitive operazioni complesse come la foratura inclinata e la lavorazione su superfici orientate.
RTCP
APrecisione assoluta della punta utensile in qualsiasi configurazione

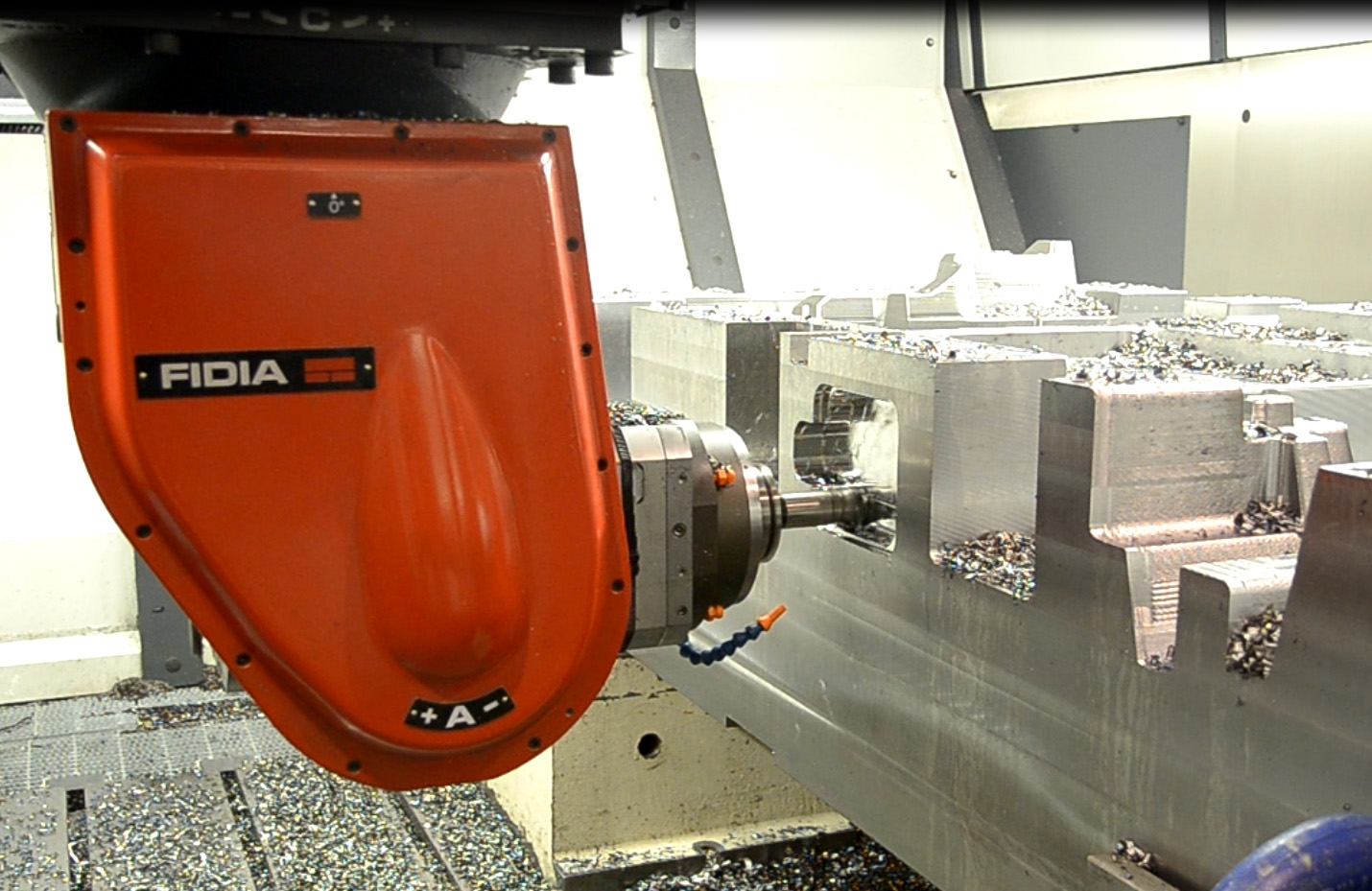

L'RTCP (Rotation Tool Center Point) è una funzione fondamentale per la lavorazione a 5 assi: consente al CNC di mantenere l'esatta posizione della punta dell'utensile durante i movimenti degli assi rotativi.
Il controllo compensa automaticamente ogni rotazione mediante movimenti coordinati degli assi lineari, eliminando gli errori tipici dei sistemi tradizionali e permettendo la programmazione diretta del percorso utensile, senza dover considerare il punto di rotazione (pivot) della macchina.
La geometria della macchina e la lunghezza dell'utensile vengono gestite automaticamente, garantendo elevata precisione e flessibilità. Che si utilizzino teste bi-rotative o tavole roto-basculanti, i controlli Fidia assicurano movimenti fluidi e una qualità di lavorazione costante, anche nelle applicazioni più complesse.
Movimento semplificato lungo la direzione dell'utensile
L'asse virtuale è un asse non fisico generato dal CNC che si allinea automaticamente alla direzione dell'utensile. Semplifica la programmazione convertendo complessi movimenti 3D in un movimento lungo un'unica direzione. Utilizzabile sia in modalità manuale che in modalità programma, esegue l'interpolazione proprio come un asse reale. È ideale per la foratura inclinata e per le fasi di ingresso e retrazione, migliorando il controllo e riducendo i rischi di collisione.
SOLUZIONE COMPLETA
Per scoprire nel dettaglio tutte le caratteristiche della linea F-Class e la gamma completa di opzioni e software dedicati ai nostri CNC, scarica la brochure completa.
