Centro di fresatura BRIDGE
BRIDGE di Fidia è una macchina 5 assi con struttura a portale fisso e tavola mobile. Soluzione che coniuga una grande robustezza ad una eccellente precisione. Le strutture in ghisa di alta qualità, ottimizzate al FEM, assicurano robustezza, permettendo lavorazioni di sgrossatura in alta velocità e allo stesso tempo, finiture di elevata qualità superficiale. L’ampio spazio tra le colonne facilita il montaggio di attrezzature e pezzi complessi, rendendo BRIDGE estremamente versatile.
Grazie alla testa bi-rotativa ed una selezionata gamma di accessori, sistemi di misura integrati, magazzino utensili fino a 60 posizioni e un impianto di refrigerazione ad alta pressione, BRIDGE si adatta a ogni esigenza produttiva offrendo grande flessibilità nelle applicazioni per stampi, modelli, prototipi e pezzi strutturali del settore aeronautico.
Caratteristiche e specifiche tecniche
Tre taglie
La serie BRIDGE è disponibile in tre configurazioni di corse assi e due scelte di mandrini per la testa bi-rotativa 5 assi FIDIA.
| Corse Assi | BRIDGE 2 | BRIDGE 3 | BRIDGE 4 |
| X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165") |
| Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88") |
| Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39") |
| Tavola | |||
| Dimensioni (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x x1.700 (157" x 67") |
| Portata max (Kg) | 6.000 | 8.000 | 12.000 |

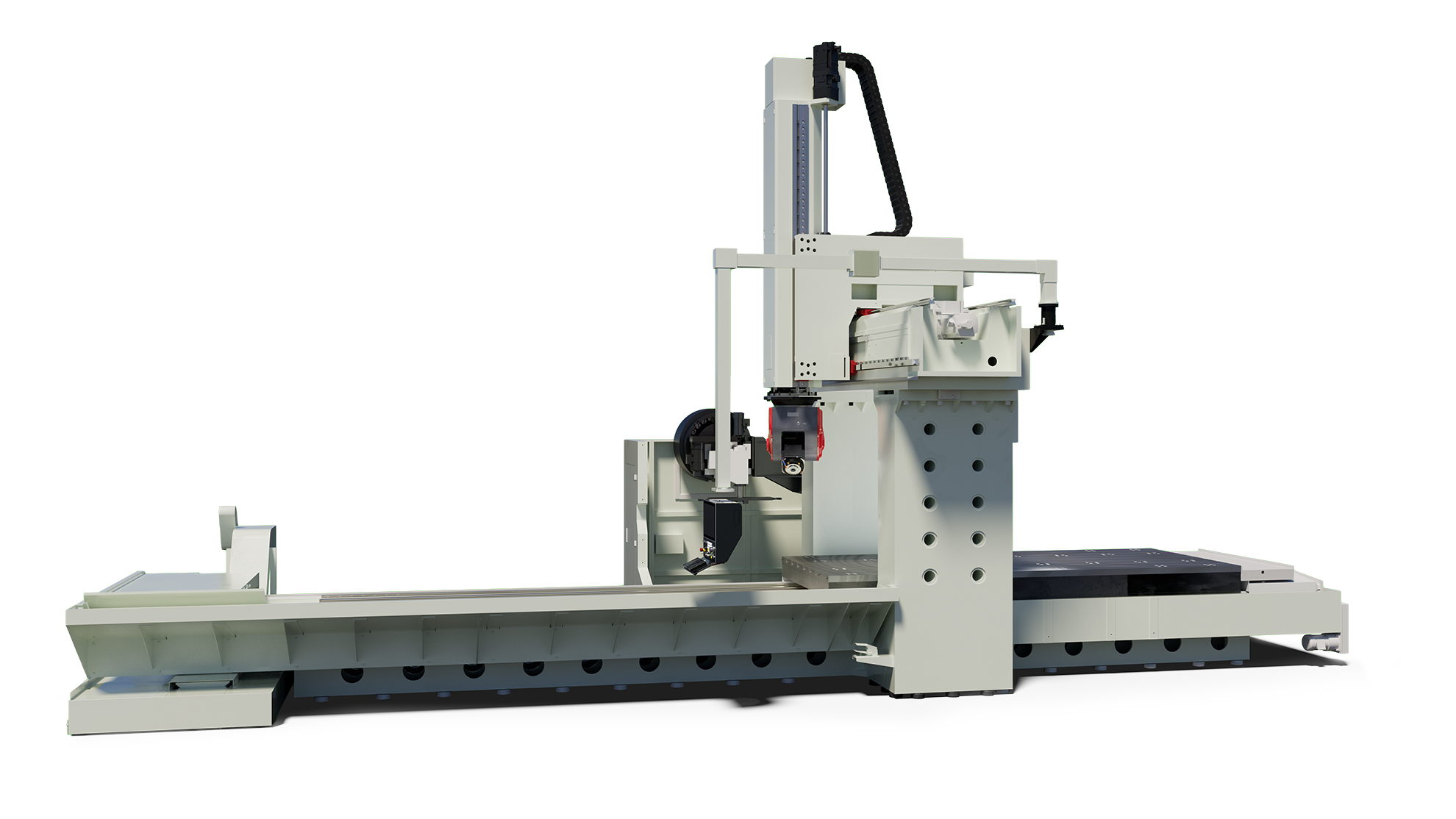

STRUTTURA
Robustezza e stabilità per lavorazioni senza compromessi
BRIDGE adotta una solida struttura a portale con tavola mobile, concepita per garantire massima rigidità e precisione anche nelle lavorazioni più impegnative.
Il basamento è rinforzato da fitte nervature ed assicura un ottimo appoggio per la tavola porta-pezzo, garantendo resistenza ai carichi elevati e alle sollecitazioni da taglio.
Tavola e capacità di lavorazione

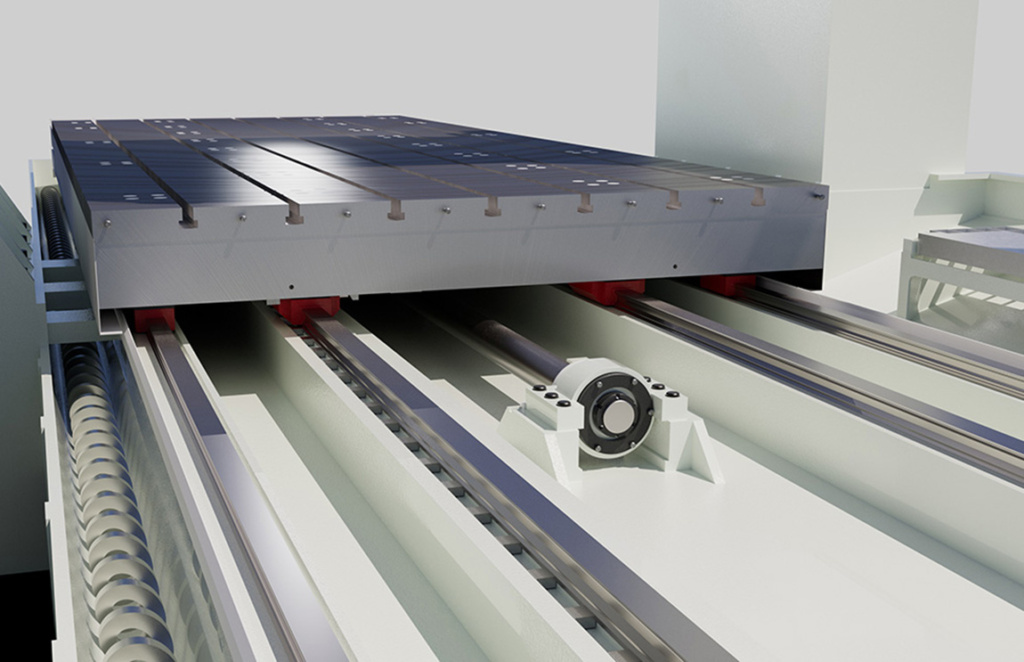

La tavola mobile lungo l’asse X è dotata di cave a T per il fissaggio del pezzo.
Il movimento della tavola è supportato lungo tutta la corsa, eliminando sbalzi e deviazioni durante la lavorazione.
Le guide a rulli di precisione e la vite a ricircolo di sfere di classe C3, direttamente accoppiata al motore brushless dell’asse, garantiscono alta dinamica, precisione e ripetibilità.

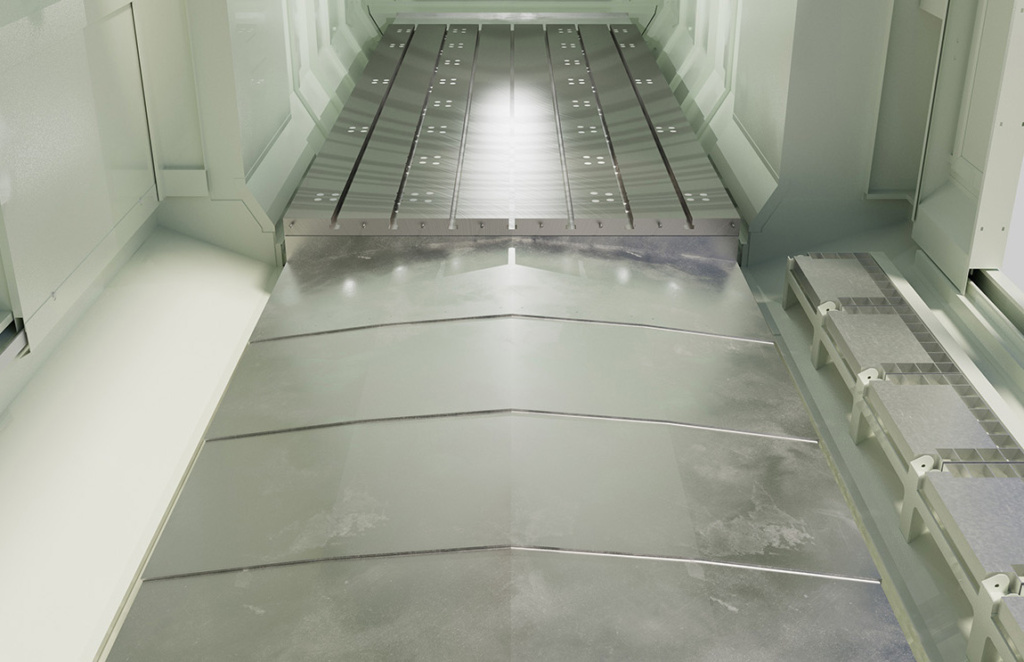

La cinematica è protetta da coperture in acciaio inox, che preservano il sistema da polveri, trucioli e contaminazioni del refrigerante, assicurando lunga durata e affidabilità operativa.
Y, Z: stabilità e precisione
L’asse Y è costituito da un carro supportato da 3 guide a rulli posizionate su due lati della robusta traversa, favorendo una perfetta ortogonalità dei piani di scorrimento.
RAM
Un ruolo fondamentale è affidato al RAM verticale, caratterizzato da una sezione generosa, azionato da due viti a ricircolo di sfere con motori brushless in tandem.
Questa configurazione consente di ridurre al minimo le deformazioni e garantire lavorazioni sempre precise.
