ARIAL

5-assi Centri di Fresatura ad Alta Velocità

Fidia presenta ARIAL, la sua nuova gamma di centri di fresatura ad alta velocità a 5 assi progettati per la lavorazione di materiali avanzati. Realizzate con una struttura monolitica per il massimo smorzamento delle vibrazioni, le macchine ARIAL offrono prestazioni eccezionali su compositi, resine, materie plastiche, alluminio, leghe leggere e legno.

La serie ARIAL unisce dimensioni compatte a un ampio volume di lavoro, elevata precisione e comprovata affidabilità, risultando la scelta ideale per i produttori che necessitano di efficienza senza compromessi.

Brochure Linea D321

Specifiche tecniche e Layout

D321Caratteristiche
Corsa asse X3000mm
Corsa asse Y2200mm
Corsa asse Z1100mm
Velocità assi24m/min
Dimensioni della tavola3000x2000mm
Portata della tavola3500 Kg/m²
MandriniM5A/55-24, M5A/55-20G
M5A/65-15

Specifiche Tecniche

Fidia offre diverse versione dell'ARIAL: 3/4, 40/50/60, 40L/50L/60L

ARIAL 3 & 4

Centri di lavoro a portale compatti a 5 assi, progettati per la lavorazione ad alta velocità di materiali compositi, resine, materie plastiche, alluminio e leghe leggere.
La struttura monolitica assorbe le vibrazioni alla fonte, garantendo una qualità superficiale costante anche alle massime velocità di avanzamento.
Le ampie porte senza montante centrale consentono un accesso illimitato all'area di lavoro, compatibile sia con sistemi di movimentazione pezzi manuali che automatizzati.
• Struttura monolitica
• Tempi rapidi di installazione
• Carico facilitato grazie alle porte senza pilastri
• Magazzino utensili flessibile
• Ideale per componenti complessi di medie dimensioni

Dati tecniciARIAL 3ARIAL 4
AssiX2.900mm2.900mm
Y1.740 mm4.300 mm
Z1.300 mm1.300 mm
Velocità MassimaX/Y80 m/min80 m/min
Z60 m/min 60 m/min
Magazzino Utensili (opzioni)8/16/24 pos.8/16/24 pos.
Testa di Fresatura a 5 assi
Mandirno S1/S615/18 kW15/18 kW
Velocità Massima24.000 rpm24.000 rpm
Porta UtensiliHSK-A63HSK-A63
Limiti degli AssiB±120°±120°
C±360°±360°
ARIAL 40, 50, 60

Centri di lavoro a portale a 5 assi con trave mobile, caratterizzati dalla stessa architettura e dalle stesse prestazioni. Le tre varianti si differenziano per la corsa dell'asse X: 4.000 mm, 5.000 mm e 6.000 mm. Tutte e tre offrono la stessa rapidità di traslazione, la stessa dinamica degli assi rotanti e la stessa gamma di potenza del mandrino.

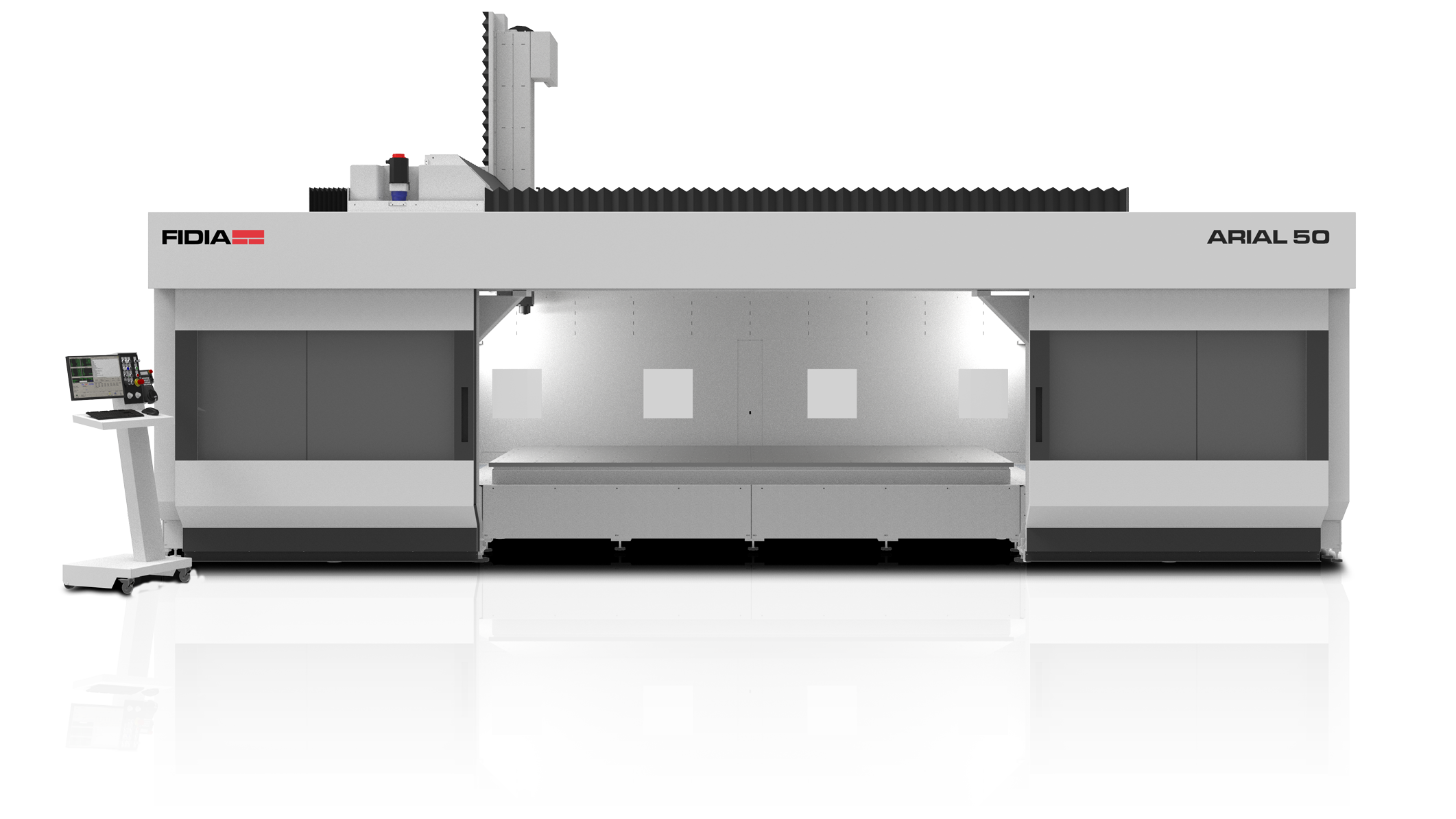

Fidia_Arial_50
Dati tecniciARIAL 40ARIAL 50ARIAL 60
AssiX4.000 mm5.000 mm6.000 mm
Y1.800 mm
Z1.200 mm
Velocità MassimaX/Y80 m/min
Z60 m/min
Magazzino Utensili (optzioni)8/16 pos.
Testa di Fresatura a 5 assi
Mandirno S1/S622/25 kW
Velocità Massima24.000 rpm
PortautensiliHSK-A63
Limiti degli AssiB±120°
C±360°
Dimensioni area di lavoro in modalità pendolare
X1.900 2.4002.800
Y1.8001.8001.800
ARIAL 40L, 50L, 60L

Versioni con corsa asse Y estesa, per consentire l'area di lavoro più ampia.

Tutte le versioni offrono:

  • Altezza di accesso agevolata
  • Movimentazione di componenti di grandi dimensioni
  • Robusta struttura della traversa anteriore — sbalzo ridotto al minimo
  • Porte su struttura indipendente: il peso delle porte non influisce sulla traversa principale
  • Opzione modalità pendolare
  • Opzione a doppia tavola
Dati TecniciARIAL 40LARIAL 50LARIAL 60L
AssiX4.000 mm5.000 mm6.000 mm
Y2.600 mm
Z1.200 mm
Velocità massimaX/Y80 m/min
Z60 m/min
Magazzino utensili (opzioni)8/16 pos.
Testa di Fresatura a 5 assi
Mandrino S1/S622/25 kW
Velocità massima24.000 rpm
Porta utensiliHSK-A63
Limiti degli AssiB±120°
C±360°
Dimensioni area di lavoro in modalità pendolare
X1.900 2.4002.800
Y2.6002.6002.600

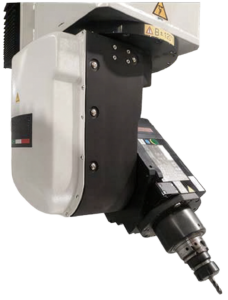

Testa di fresatura a 5 assi M5:

  • Potenza elettromandrino S1/S6: 22/25 kW
  • Velocità massima: 24.000 giri/min (rpm)
  • Attacco utensile: HSK A63
  • Limiti asse B: ±120°
  • Limiti asse C: ±360°
  • Encoder diretti e freni assi
